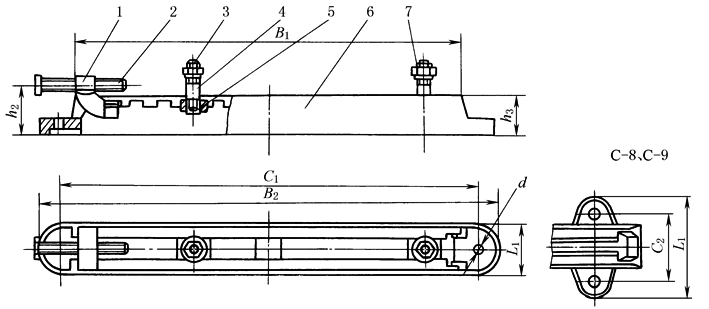

滑轨(2) |
||||||||||||||||
|
|
||||||||||||||||
|
型号 |
主要尺寸/mm |
件1 |
件5 |
件6 |
件4 |
件3 |
件2 |
件7 |
质量 /kg |
|||||||
|
B1 |
B2 |
C1 |
C2 |
h2 |
h3 |
L1 |
d |
移动 卡爪 |
滑块 |
路轨 |
螺柱 GB/T 900 |
螺母 GB/T 6170 |
螺栓 GB/T 5783 |
垫圈 GB/T 93 |
||
|
C-3 |
370 |
440 |
410 |
|
44 |
36 |
44 |
12 |
C-3 |
M10×35* |
BM10 |
M12×80 |
10 |
3.8 |
||
|
C-4 |
430 |
510 |
470 |
|
55 |
45 |
52 |
14 |
C-4 |
M10×40* |
BM10 |
M12×90 |
10 |
5.3 |
||
|
C-5 |
570 |
670 |
620 |
|
67 |
55 |
72 |
18 |
C-5 |
M12×50 |
BM12 |
M16×110 |
12 |
12.5 |
||
|
C-6 |
630 |
770 |
720 |
|
74 |
60 |
75 |
18 |
C-6 |
M12×60 |
BM12 |
M16×120 |
12 |
17.5 |
||
|
C-7 |
770 |
930 |
870 |
|
88 |
70 |
105 |
24 |
C-7 |
M16×75 |
BM16 |
M20×150 |
16 |
31 |
||
|
C-8 |
900 |
950 |
700 |
175 |
95 |
75 |
245 |
28 |
C-8 |
M20×95 |
BM20 |
M24×180 |
20 |
45 |
||
|
C-9 |
1030 |
1090 |
800 |
190 |
105 |
85 |
260 |
28 |
C-9 |
M20×105 |
BM20 |
|
20 |
69 |
||
|
注：1．带*号者用GB/T 899。 2．电动机螺栓孔应与件4相配。 |
||||||||||||||||
