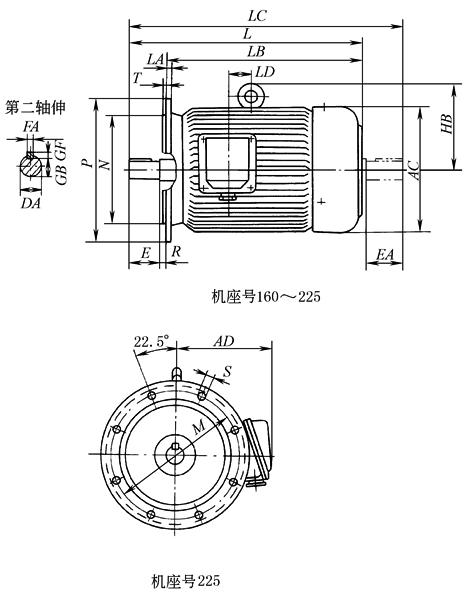

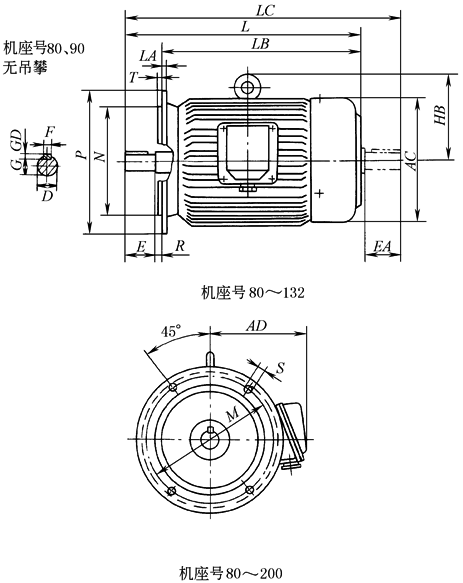

B5外形及安装尺寸(JB/T 6449—1992) mm |
||||||||||||||||
|
|
||||||||||||||||
|
机座号 |
AC |
AD |
HB |
L |
LA |
LB |
LC |
M |
N |
P |
R |
S |
T |
LD |
||
|
2极 |
4、6、8极 |
2极 |
4、6、8极 |
|||||||||||||
|
80 |
175 |
150 |
— |
290 |
13 |
245 |
332 |
165 |
|
200 |
0 |
4×f 12 |
3.5 |
— |
||
|
90S |
195 |
160 |
315 |
260 |
368 |
|||||||||||
|
90L |
340 |
285 |
393 |
|||||||||||||
|
100L |
215 |
180 |
145 |
380 |
15 |
320 |
445 |
215 |
|
250 |
4×f 15 |
4 |
||||
|
112M |
240 |
190 |
160 |
400 |
340 |
463 |
||||||||||
|
132S |
275 |
210 |
178 |
475 |
16 |
395 |
559 |
265 |
|
300 |
||||||
|
132M |
515 |
435 |
597 |
|||||||||||||
|
160M |
335 |
265 |
215 |
605 |
18 |
490 |
717 |
300 |
|
350 |
4×f 19 |
5 |
55 |
|||
|
160L |
650 |
535 |
761 |
|||||||||||||
|
180M |
380 |
285 |
250 |
670 |
20 |
560 |
783 |
86 |
||||||||
|
180L |
710 |
600 |
821 |
105 |
||||||||||||
|
200L |
420 |
315 |
280 |
775 |
22 |
665 |
881 |
350 |
|
400 |
102 |
|||||
|
225S |
475 |
345 |
298 |
— |
820 |
680 |
— |
934 |
400 |
|
450 |
8×f 19 |
103 |
|||
|
225M |
815 |
845 |
705 |
929 |
959 |
116 |
||||||||||
|
注：1．第二轴伸肩到风罩距离约8mm，表中L、LC 等外形尺寸为最大值。 2．轴伸尺寸与第二轴伸尺寸见表B5轴伸尺寸与第二轴伸尺寸。 3．R为凸缘配合面至轴伸肩的距离。 |
||||||||||||||||
