概述

如下图所示，一组沿主动锥轮2圆周均布的行星锥轮7置于保持架3(相当于转臂)中。自动加压装置13、14使行星锥轮7分别与主动锥轮2、从动锥轮11压紧，行星锥轮7的锥体与不转动的外环10压紧。输入轴1上的主动锥轮2旋转时，行星锥轮7自转并沿外环10的内圈公转，驱动从动锥轮11转动，最后经自动加压装置13、14将动力传至输出轴15。通过调速机构改变外环10的轴向位置，以改变行星锥轮7的工作半径，达到调速的目的

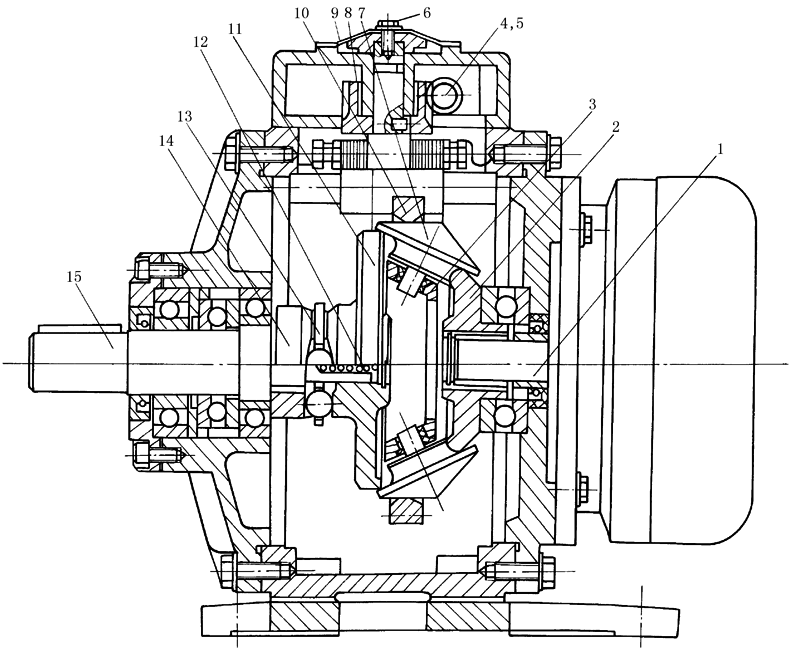

图  环锥行星无级变速器

1—输入轴；2—主动锥轮；3—保持架；4，5，6，8—调速机构；7—行星锥轮；9—转速显示盘；

10—外环；11—从动锥轮；12—预压弹簧；13，14—加压装置；15—输出轴

变速器在主、从动侧采用了凸、凹和凸、平接触的结构，增大了当量曲率半径，提高了承载能力。这种型式的变速器具有变速范围广、恒功率、传动平稳、噪声低、过载保护性强的特点，常用于食品、印染、塑料、皮革印刷等行业以及各种自动生产流水线上
