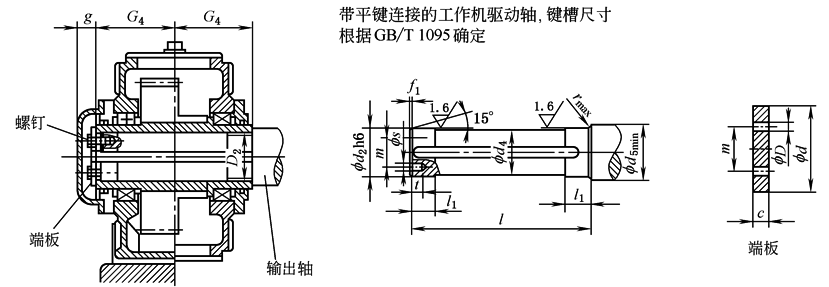

TB2H带平键连接的空心轴(规格2~18) |
||||||||||||||||||
|
mm |
||||||||||||||||||
|
减速器 规格 |
工作机驱动轴 |
端板 |
螺钉 |
空心轴 |
||||||||||||||
|
d2 |
d4 |
d5 |
f1 |
l |
l1 |
r |
s |
t |
c |
D |
d |
m |
规格 |
数量 |
D2 |
G4 |
g |
|
|
2 3 4 |
55 65 80 |
54.5 64.5 79.5 |
63 73 88 |
3 4 4 |
268 288 338 |
30 30 35 |
1.2 1.2 1.2 |
M8 M10 M10 |
15 18 18 |
8 8 10 |
9 11 11 |
70 78 100 |
40 45 60 |
M8×20 M10×25 M10×25 |
2 2 2 |
55 65 80 |
135 145 170 |
35 35 35 |
|
5 6 7 |
95 105 115 |
94.5 104.5 114.5 |
105 116 126 |
5 5 5 |
398 398 468 |
40 45 50 |
1.6 1.6 1.6 |
M10 M10 M12 |
18 18 20 |
10 10 12 |
11 11 13.5 |
120 120 140 |
70 70 80 |
M10×25 M10×25 M12×30 |
2 2 2 |
95 105 115 |
200 200 235 |
40 40 40 |
|
8 9 10 |
125 135 150 |
124.5 134.5 149.5 |
136 147 162 |
6 6 6 |
468 537 537 |
55 60 65 |
2.5 2.5 2.5 |
M12 M12 M12 |
20 20 20 |
12 12 12 |
13.5 13.5 13.5 |
150 150 185 |
85 90 110 |
M12×30 M12×30 M12×30 |
2 2 2 |
125 135 150 |
235 270 270 |
40 45 45 |
|
11 12 |
165 180 |
164.5 179.5 |
177 192 |
7 7 |
637 637 |
70 75 |
2.5 2.5 |
M16 M16 |
28 28 |
15 15 |
17.5 17.5 |
195 220 |
120 130 |
M16×40 M16×40 |
2 2 |
165 180 |
320 320 |
45 45 |
|
14 16 18 |
210 240 275 |
209.5 239.5 274.5 |
226 258 295 |
8 8 9 |
777 896 1016 |
85 100 120 |
3 3 4 |
M16 M20 M20 |
28 38 38 |
18 25 25 |
17.5 22 22 |
250 280 330 |
160 180 210 |
M16×40 M20×55 M20×55 |
2 4 4 |
210 240 275 |
390 450 510 |
45 60 60 |
