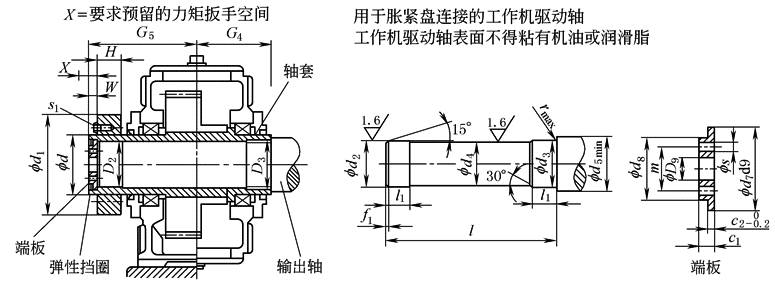

TH2D、TH3D、TH4D、TB3D、TB4D带胀紧盘连接的空心轴(规格3~22) |
|||||||||||||||||||||||||||
|
mm |
|||||||||||||||||||||||||||
|
减速 器规 格 |
工作机驱动轴 |
端板 |
弹性 挡圈 |
空心轴 |
胀紧盘 |
螺钉 |
|||||||||||||||||||||
|
d2 |
d3 |
d4 |
d5 |
f1 |
l |
l1 |
r |
c1 |
c2 |
d7 |
d8 |
D9 |
m |
s |
数量 |
D2 |
D3 |
G4 |
G5 |
类型 |
d |
d1 |
H |
W |
s1 |
||
|
3 4 5 |
70g6 85g6 l00g6 |
70g6 85h6 l00h6 |
69.5 84.5 99.5 |
80 95 114 |
4 4 5 |
286 326 383 |
38 48 53 |
2 2 2 |
17 17 20 |
7 7 8 |
75 90 105 |
55 70 80 |
22 22 26 |
40 50 55 |
M8 M8 M10 |
2 2 2 |
75×2.5 90×2.5 105×3 |
70 85 100 |
70 85 100 |
125 140 165 |
180 205 240 |
90-32 110-32 125-32 |
90 110 125 |
155 185 215 |
38 49 53 |
20 20 20 |
M10 M12 M12 |
|
6 7 8 |
110g6 120g6 130g6 |
110h6 120h6 130h6 |
109.5 119.5 129.5 |
124 134 145 |
5 5 6 |
383 453 458 |
58 68 73 |
3 3 3 |
20 20 20 |
8 8 8 |
115 125 135 |
85 90 100 |
26 26 26 |
60 65 70 |
M10 M12 M12 |
2 2 2 |
115×3 125×3 135×3 |
110 120 130 |
110 120 130 |
165 195 195 |
240 280 285 |
140-32 155-32 165-32 |
140 155 165 |
230 263 290 |
58 62 68 |
20 23 23 |
M14 M14 M16 |
|
9 10 11 |
140g6 150g6 165f6 |
145m6 155m6 170m6 |
139.5 149.5 164.5 |
160 170 185 |
6 6 7 |
539 559 644 |
82 92 112 |
4 4 4 |
23 23 23 |
10 10 10 |
150 160 175 |
110 120 130 |
33 33 33 |
80 90 90 |
M12 M12 M12 |
2 2 2 |
150×3 160×3 175×3 |
140 150 165 |
145 155 170 |
235 235 270 |
330 350 400 |
175-32 200-32 220-32 |
175 200 220 |
300 340 370 |
68 85 103 |
28 28 30 |
M16 M16 M20 |
|
12 13 14 |
180f6 190f6 210f6 |
185m6 195m6 215m6 |
179.5 189.5 209.5 |
200 213 233 |
7 7 8 |
649 789 784 |
122 137 147 |
4 5 5 |
23 23 28 |
10 10 14 |
190 200 220 |
140 150 170 |
33 33 33 |
100 110 130 |
M16 M16 M16 |
2 2 2 |
190×3 200×3 220×5 |
180 190 210 |
185 195 215 |
270 335 335 |
405 480 480 |
240-32 260-32 280-32 |
240 260 280 |
405 430 460 |
107 119 132 |
30 30 30 |
M20 M20 M20 |
|
15 16 17 18 |
230f6 240f6 250f6 280f6 |
235m6 245m6 250m6 285m6 |
229.5 239.5 249.5 279.5 |
253 263 278 306 |
8 8 8 9 |
899 899 982 982 |
157 157 177 177 |
5 5 5 5 |
28 28 30 30 |
14 14 14 14 |
240 250 265 290 |
180 190 200 210 |
39 39 39 39 |
140 150 150 160 |
M16 M20 M20 M20 |
2 2 2 2 |
240×5 250×5 265×5 290×5 |
230 240 250 280 |
235 245 260 285 |
380 380 415 415 |
550 550 600 600 |
300-32 320-32 340-32 360-32 |
300 320 340 360 |
485 520 570 590 |
140 140 155 162 |
35 35 35 35 |
M24 M24 M24 M24 |
|
19 20 21 22 |
285f6 310f6 330f6 340f6 |
295m6 315m6 335m6 345m6 |
284.5 309.5 329 339 |
316 336 358 368 |
9 9 9 9 |
1100 1100 1160 1170 |
187 187 205 215 |
5 5 5 5 |
32 32 40 40 |
15 15 20 20 |
300 320 340 350 |
220 230 250 260 |
39 39 45 45 |
170 180 190 200 |
M24 M24 M24 M24 |
2 2 2 2 |
300×5 320×6 340×6 350×6 |
285 310 330 340 |
295 315 335 345 |
465 465 490 490 |
670 670 715 725 |
380-32 390-32 420-32 440-32 |
380 390 420 440 |
640 650 670 720 |
166 166 186 194 |
40 40 45 45 |
M27 M27 M27 M27 |
