TH3

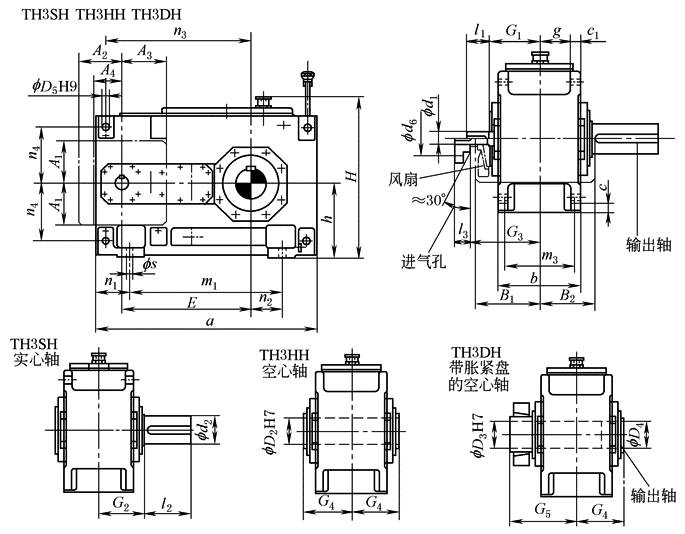

TH3.H的安装尺寸(规格5~12)
mm
规格	输入轴
	i_N＝25~45			i_N＝31.5~56			i_N＝50~63			i_N＝63~80			i_N＝71~90			i_N＝90~112			G₁	G₃
	d^①₁	l₁	l₃	d^①₁	l₁	l₃	d^①₁	l₁	l₃	d^①₁	l₁	l₃	d^①₁	l₁	l₃	d^①₁	l₁	l₃	G₁	G₃
5	40	70	70				30	50	50				24	40	40				160	220
6				40	70	70				30	50	50				24	40	40	160	220
7	45	80	80				35	60	60				28	50	50				185	250
8				45	80	80				35	60	60				28	50	50	185	250
9	60	125	105				45	100	80				32	80	60				230	300
10				60	125	105				45	100	80				32	80	60	230	300
11	70	120	120				50	80	80				42	70	70				255	330
12				70	120	120				50	80	80				42	70	70	255	330

规格	减速器
	a	A₁		A₂		A₃		A₄		b		B₁		B₂		c		c₁		d₆		D₅
5	690	137		135		140		80		255		215		175		28		30		60		24
6	770	137		135		140		80		255		215		175		28		30		60		24
7	845	157		160		180		100		300		245		205		35		36		75		28
8	950	157		160		180		100		300		245		205		35		36		75		28
9	1000	182		190		205		120		370		295		240		40		45		90		36
10	1100	182		190		205		120		380		295		240		40		45		90		36
11	1200	218		220		255		150		430		325		280		50		54		100		40
12	1355	218		220		255		150		430		325		280		50		54		100		40
规格	减速器
	E		g		h		H		m₁		m₃		n₁		n₂		n₃		n₄		s
5	405		97.5		230		512		480		220		105		100		455		180		19
6	440		97.5		230		512		560		220		105		145		490		180		19
7	495		114		280		602		605		260		120		130		560		215		24
8	540		114		280		617		710		260		120		190		605		215		24
9	580		140		320		697		710		320		145		155		660		245		28
10	630		140		320		697		810		320		145		205		710		245		28
11	705		161		380		817		870		370		165		180		805		300		35
12	775		161		380		825		1025		370		165		265		875		300		35
规格	输出轴																		润滑油/L		质量/kg
	TH3SH						TH3HH				TH3DH
	d^①₂		G₂		l₂		d^①₂		G₄		D₃		D₄		G₄		G₅
5	100		165		210		95		165		100		100		165		240		15		320
6	110		165		210		105		165		110		110		165		240		17		365
7	120		195		210		115		195		120		120		195		280		28		540
8	130		195		250		125		195		130		130		195		285		30		625
9	140		235		250		135		235		140		145		235		330		45		875
10	160		235		300		150		235		150		155		235		350		46		1020
11	170		270		300		165		270		165		170		270		400		85		1400
12	180		270		300		180		270		180		185		270		405		90		1675
① d₁和d₂的公差：d₁(和d₂)≤f 24mm为k6，f 28mm≤d₁(和d₂)≤f 100mm为m6，d₁(和d₂)＞f 100mm为n6。 ② 输出轴D₂键槽按GB/T 1095—2003。
