外形、安装尺寸

外形、安装尺寸

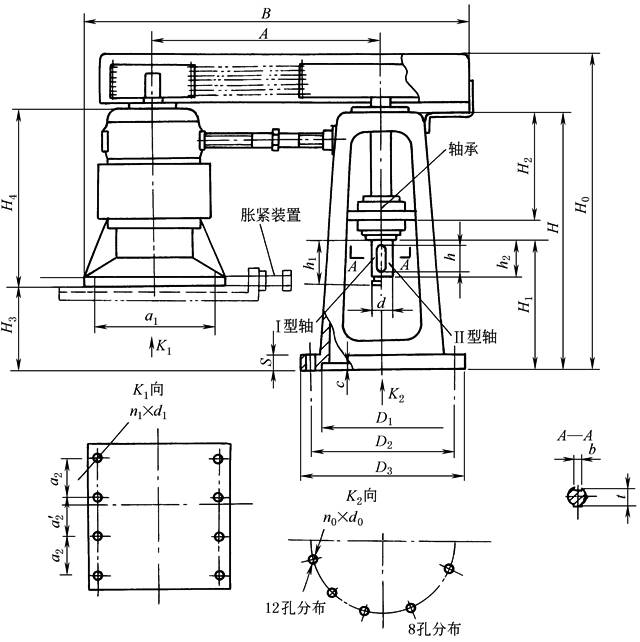

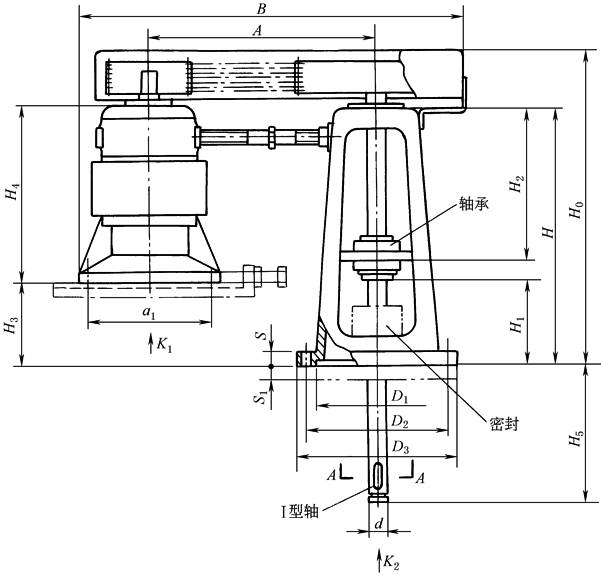

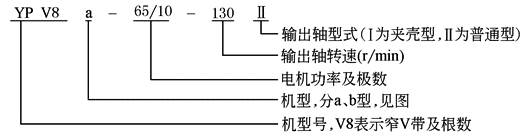

a型(用于釜外连接搅拌轴) b型(用于釜内连接搅拌轴) 标记示例
YP型减速器外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　mm
减速机型号	外形及安装尺寸													a型尺寸				b型尺寸
减速机型号	B	H₂	H₄	D₁(H9)	D₂	D₃	n₀×d₀	S	c	a₁	a₂	a'₂	n₁×d₁	H₀	H	H₁	H₃	H₀	H	H₁	H₃	H₅	S₁
YPV7-65	2815/2402 2402/2250	640	1199	730	830	900	8×f 27	40	6	900	300	300	8×f 27	1836	1530	709	320	1550	1150	320	0	700	35
YPV7-75	2815/2402 2402/2250	640	1199	840	940	1010	8×f 30	50	8	900	300	300	8×f 27	1866	1530	709	320	1550	1150	320	0	700	40
YPV8-95	3098/2576 2576/2570	750	1199	840	940	1010	8×f 30	50	8	900	300	300	8×f 27	2075	1680	798	524	1580	1182	300	26	800	40
YPV8-115 YPV8-130	3422/2570 2570/2571 3422/2570 2570/2571	870	1299	970	1080	1150	2×f 30	50	8	900	300	300	8×f 27	2306	1950	860	690	1650	1288	300	28	800	45
YPV10-130 YPV10-155 YPV10-200	3472/2620 2620/2571 3472/2724 2724/2810 3823/3805 3805/3896	1300	1360	1200	1330	1410	12×f 30	50	10	1000	340	320	8×f 27	2920	2500	990	1280	2170	1750	240	530	800	50
YPV11-250 YPV11-280	4006/3522 3522/3842 4006/3540 3540/3510	1300	1740	1300	1500	1600	12×f 34	60	10	1310	400	400	8×f 28	2940	2500	1020	850	2200	1750	240	100	800	60
YPV12-320 YPV12-380	4006/3582 3582/3650 4006/3582 3582/3650	1300	1725	1300	1500	1600	12×f 34	60	10	1310	400	400	8×f 28	2940	2500	1020	850	2200	1750	240	100	800	60

注：1．减速器选用高强力V带或窄V带，承载能力比普通带高50%以上。

2．YP型减速器主要用于医药､生物工程发酵罐上的搅拌装置。

3．减速器采用YJL型立式三相异步电机，一般为380V、50Hz，特殊要求需另行说明。

4．中心距A、输出轴直径d及键槽尺寸见表承载能力。

5．a型减速器输出轴轴头有Ⅰ、Ⅱ型结构，b型减速器一般只有Ⅰ型轴头。Ⅰ型轴头配用JQ型联轴器(表JQ型夹壳联轴器)，但b型减速器的联轴器材料需满足工艺介质要求。Ⅱ型轴头配SF型联轴器(表SF型三分式联轴器)。
