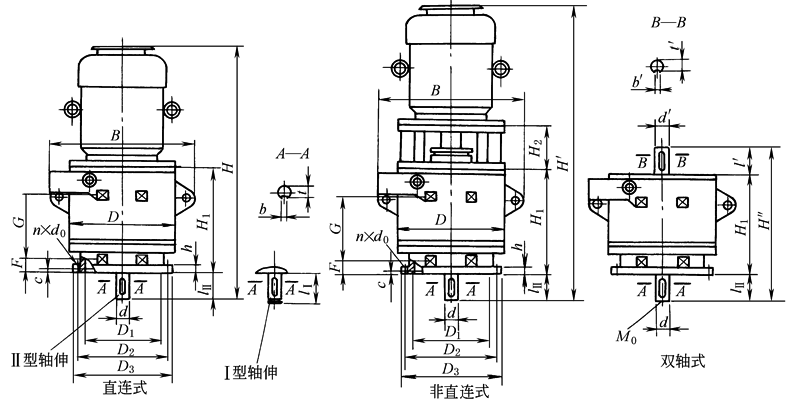

外形、安装尺寸 |
||||||||||||
|

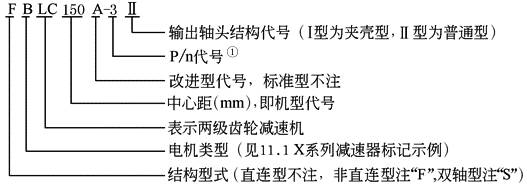

标记示例：
注：①见表承载能力
mm |
||||||||||||
|
型号 |
中心距 a |
轴径 d |
输出轴许用转矩 /N·m |
轴承间距 |
外 形 尺 寸 |
|||||||
|
G |
F |
D |
B |
H1 |
H2 |
H |
H' |
H" |
||||
|
LC50 |
50 |
25k6 |
60 |
112 |
42 |
200 |
215 |
207 |
— |
350~390 |
— |
— |
|
LC75 |
75 |
30k6 |
89.5 |
130 |
58 |
252 |
314 |
262 |
138 |
582~622 |
720~760 |
379 399 |
|
LC100 |
100 |
40k6 |
328 |
160 |
66 |
316 |
398 |
326 |
137 165 |
681~816 |
818~981 |
495 515 |
|
LC125 |
125 |
50(55)k6 |
1000 |
200 |
71 |
390 |
495 |
403 |
168 198 |
868~1148 |
1026~1346 |
595 625 |
|
LC150 |
150 |
65(70)m6 |
2750 |
225 |
76 |
470 |
575 |
455 |
200 |
1090~1370 |
1290~1570 |
663 693 |
|
LC200 |
200 |
80m6 |
3600 |
252 |
95 |
600 |
775 |
529 |
298 |
1459~1749 |
1679~1999 |
744 754 |
|
LC250 |
250 |
100m6 |
7000 |
304 |
80 |
725 |
920 |
573 |
345 |
1683~2108 |
1973~2398 |
863 883 |
|
LC325 |
325 |
130m6 |
15000 |
406 |
134 |
950 |
1255 |
810 |
430 |
2300~2500 |
2690~2890 |
1230 1250 |
|
型号 |
外 形 尺 寸 |
减速器质量/kg |
带电机质量/kg |
||||||||||||||||
|
D1 |
D2 |
D3 |
n×d0 |
h |
c |
lⅠ |
lⅡ |
M0 |
b |
t |
d' |
l' |
b' |
t' |
直连 式 |
非直 连式 |
直连式 |
非直连式 |
|
|
LC50 |
170 H8 |
200 |
230 |
6×f 11 |
14 |
4 |
65 |
45 |
2×M6 |
8 |
21 |
15 |
35 |
5 |
12 |
35 |
— |
45~55 |
— |
|
LC75 |
200 H8 |
230 |
260 |
6×f 14 |
16 |
5 |
75 |
55 |
2×M6 |
8 |
26 |
20 |
35 |
6 |
16.5 |
59 |
80 |
81~96 |
102~117 |
|
LC100 |
230 H8 |
260 |
290 |
6×f 14 |
16 |
5 |
95 |
75 |
2×M6 |
12 |
35 |
25 |
55 |
8 |
21 |
104 |
136 |
137~184 |
169~216 |
|
LC125 |
270 H8 |
305 |
340 |
8×f 18 |
18 |
6 |
125 |
95 |
2×M8 |
14 16 |
44.5 49 |
35 |
60 |
10 |
30 |
184 |
230 |
242~394 |
288~440 |
|
LC150 |
320 H8 |
360 |
400 |
8×f 18 |
20 |
6 |
145 |
115 |
2×M10 |
18 20 |
58 62.5 |
40 |
65 |
12 |
35 |
299 |
382 |
465~619 |
548~702 |
|
LC200 |
360 H8 |
410 |
460 |
8×f 22 |
24 |
8 |
160 |
150 |
2×M12 |
22 |
71 |
55 |
90 |
16 |
49.5 |
662 |
796 |
1022~1442 |
1156~1576 |
|
LC250 |
470 H8 |
520 |
580 |
12×f 22 |
28 |
8 |
190 |
170 |
2×M12 |
28 |
90 |
70 |
125 |
20 |
62.5 |
883 |
1040 |
1413~2123 |
1570~2280 |
|
LC325 |
680 H8 |
800 |
880 |
12×f 35 |
32 |
10 |
230 |
210 |
2×M12 |
32 |
119 |
90 |
170 |
25 |
81 |
2040 |
2560 |
— |
3525~4010 |
|
注：1．Ⅰ型轴头配夹壳联轴器(表JQ型夹壳联轴器)，Ⅱ型轴头为普通型，轴端中心配有螺孔M0，供压入联轴器用。配用联轴器有GT、DF、SF、TK型(表GT、DF型刚性凸缘联轴器、表SF型三分式联轴器和表TK型弹性块式联轴器)。 2．当4极电机≥18.5kW或6级电机≥15kW时，H和H' 值按Y系列V1型式电机高度计入，否则按Y系列B5型式电机高度计入。若配用其他系列电机，H和H' 值应相应变动。 3．直连式的小齿轮直接装在电机轴上，非直连式的电机通过弹性联轴器与减速器相连，双轴式不带电机。减速器同轴线输入输出，可正、反方向旋转。改进型(A型)尺寸与表中相应机型号尺寸相同。 4．括号内的轴径为可加大输出轴尺寸，需要采用括号内尺寸时应另加说明。 |
