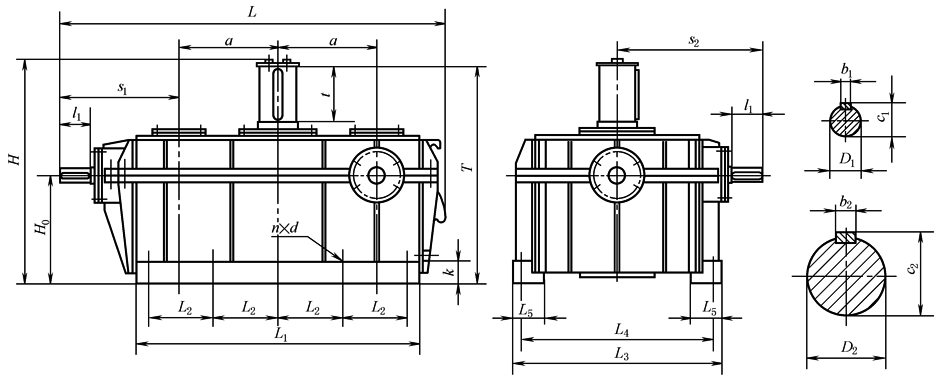

GTSH型减速器外形、安装尺寸 |
||||||||||||||||||||||||
|
mm |
||||||||||||||||||||||||
|
规格 |
中心尺寸 |
轮廓尺寸 |
地脚螺栓 |
高速轴伸 |
低速轴伸 |
质量 /kg |
||||||||||||||||||
|
a |
H0 |
H |
L |
L1 |
L3 |
d |
n |
k |
L2 |
L4 |
L5 |
D1 |
l1 |
s1 |
s2 |
c1 |
b1 |
D2 |
t |
T |
c2 |
b2 |
||
|
300 |
300 |
310 |
686 |
1170 |
870 |
640 |
M24 |
10 |
55 |
195 |
580 |
100 |
42k6 |
82 |
355 |
417 |
45 |
12 |
110m6 |
165 |
665 |
116 |
28 |
680 |
|
350 |
350 |
370 |
806 |
1325 |
1010 |
750 |
M24 |
10 |
75 |
230 |
690 |
110 |
48k6 |
82 |
397 |
497 |
51.5 |
14 |
130m6 |
200 |
780 |
137 |
32 |
1140 |
|
400 |
400 |
430 |
950 |
1500 |
1160 |
940 |
M24 |
10 |
85 |
265 |
870 |
150 |
55m6 |
82 |
442 |
577 |
59 |
16 |
150m6 |
200 |
865 |
158 |
36 |
2020 |
