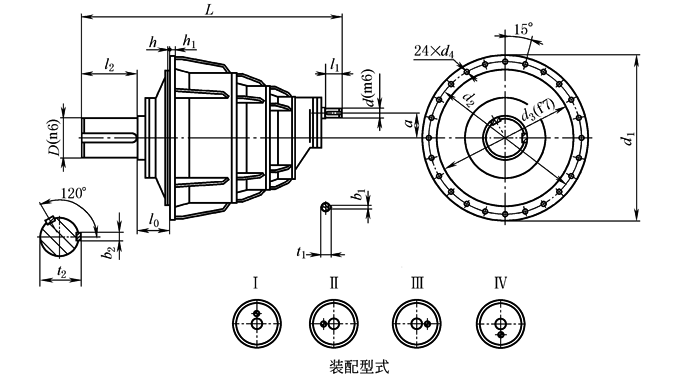

三级减速器外形及安装尺寸(NCZF 315~560) |
||||||||||||||||||||
|
mm |
||||||||||||||||||||
|
规格 代号 |
型号 规格 |
公称传 动比 |
外形尺寸 |
轴伸 |
法兰尺寸 |
质量 /kg |
油量 /L |
|||||||||||||
|
L |
d1 |
a |
d |
D |
l1 |
l2 |
t1 |
b1 |
t2 |
b2 |
d2 |
d3 |
d4 |
l0 |
h/h1 |
|||||
|
1 |
NCZF 315 |
450~ 1120 |
845 |
520 |
82 |
20 |
120 |
36 |
165 |
22.5 |
6 |
127 |
32 |
470 |
435 |
17.5 |
113 |
12/20 |
380 |
20 |
|
2 |
NCZF 355 |
450~ 1120 |
974 |
585 |
91 |
22 |
140 |
36 |
200 |
24.5 |
6 |
148 |
36 |
525 |
485 |
22 |
120 |
8/20 |
475 |
26 |
|
3 |
NCZF 400 |
450~ 1120 |
1054 |
650 |
100 |
28 |
150 |
42 |
200 |
31 |
8 |
158 |
36 |
590 |
545 |
22 |
125 |
8/25 |
600 |
40 |
|
4 |
NCZF 450 |
450~ 1120 |
1175 |
740 |
109 |
35 |
170 |
58 |
240 |
38 |
10 |
179 |
40 |
670 |
615 |
26 |
138 |
8/27 |
820 |
50 |
|
5 |
NCZF 500 |
450~ 1120 |
1350 |
820 |
127 |
40 |
200 |
82 |
280 |
43 |
12 |
210 |
45 |
755 |
680 |
26 |
160 |
8/30 |
1230 |
65 |
|
6 |
NCZF 560 |
450~ 1120 |
1440 |
940 |
145 |
45 |
220 |
82 |
280 |
48.5 |
14 |
231 |
50 |
860 |
785 |
33 |
173.5 |
10/45 |
1520 |
80 |
