适用范围、安装方式和代号

(1)适用范围

QJ型减速器是一种外啮合、斜齿、中硬齿面、三点支承式的渐开线圆柱齿轮减速器；QJ-D型减速器是QJ型减速器的派生系列，支承方式为底座式。QJ型减速器分为QJR型(二级)、QJS型(三级)和QJRS型(二级安装尺寸，三级速比，即二级折轴式)三种结构型式。同样，QJ-D型也分为QJR-D型、QJS-D型、QJRS-D型三种结构。主要用于起重机各种传动机构中，也可用于运输、冶金、矿山、化工、建筑、轻工等行业的各种机械设备的传动结构中。其适用工作条件为：齿轮圆周速度不大于16m/s；高速轴转速不大于1000r/min；工作环境温度为-40~45℃，低于0℃时，启动前润滑油应加热到5℃；可正、反两方向运转

QJ型及QJ-D型减速器，生产厂较多，国内已广泛应用，DQJ型及DQJD型减速器是一种新型的点线啮合齿轮减速器，啮合齿轮同时存在渐开线的线啮合和渐开线凸齿廓与过渡曲线凹齿廓接触的点啮合，因而这种减速器兼具渐开线齿轮和圆弧齿轮两种减速器的优点。其承载能力为同样中硬齿面渐开线齿轮减速器的2~3倍，传动同样功率可选小1~2挡，重量降低30%~50%，而且由于重合度大，接触精度高，运转平稳，噪声可比同精度的渐开线齿轮减速器低5~10dB(A)

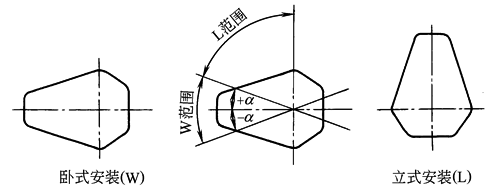

图1  QJ型减速器安装方式

DQJ(DQJD)系列的外形、安装尺寸与QJ(QJ-D)系列相同，本手册只录入QJ(QJ-D)系列的技术资料，DQJ(DQJD)系列的速比、承载能力及输出轴端尺寸详见厂家样本资料

(2)安装方式、装配型式

QJ型减速器分卧式(W)、立式(L)，在偏转角±α范围(W范围)内为卧式，L范围内为立式安装，如图1所示。α角的大小与传动比有关，当减速器倾斜α角时，应保证使中间级大齿轮浸入油中1~2个齿高深度

QJ型减速器为三点支承式，支承结构如图2所示

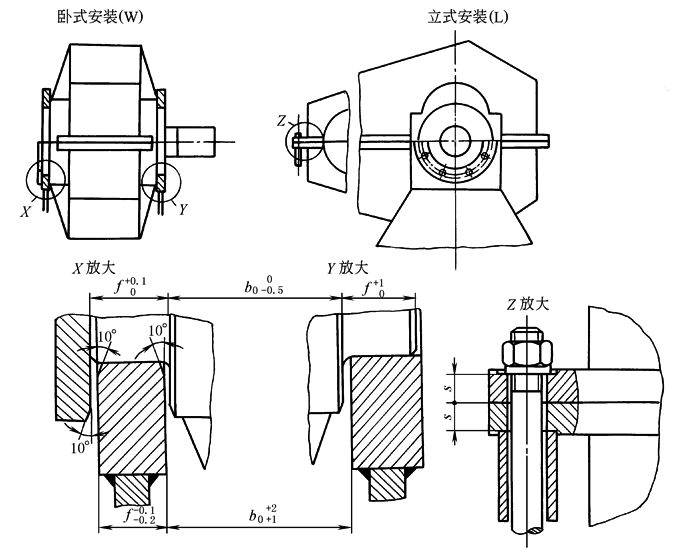

图2  QJ型减速器支承结构

QJ-D型减速器为底座固定安装，卧式结构

QJ型和QJ-D型减速器装配型式如图3所示

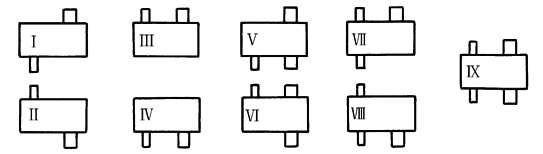

图3  QJ、QJ-D型减速器装配型式

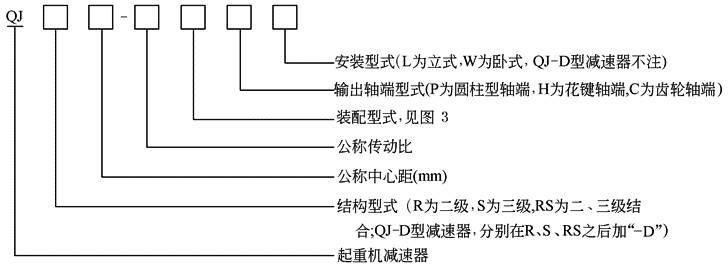

(3)标记示例

(4)主要生产厂家

QJ型：银川起重机厂、四川齿轮箱厂、江苏泰隆减速机股份有限公司、泰兴减速机厂、太原重型减速机厂

DQJ型：江苏泰隆减速机股份有限公司、南京高速齿轮制造有限公司
