齿轮联轴器基本参数的确定

① 设计齿轮联轴器首先要依据行星传动总体结构的要求先行确定节圆(或分度圆)直径，而后根据该直径参考下图在其虚线左侧范围内选取一组相应的模数m和齿数z

② 根据结构要求按经验公式初定齿宽b_w。用于内啮合中心轮浮动的齿轮联轴器，按式b_w＝(0.01~0.03)d确定；用于外啮合中心轮或其他构件浮动的中间零件组成的联轴器，按式b_w＝(0.2~0.3)d确定

③ 在确定齿轮联轴器使用工况的条件下，按表齿轮联轴器的强度计算中式(1)或式(2)校核其强度，如不符合要求，要改变参数重新计算，直到符合要求

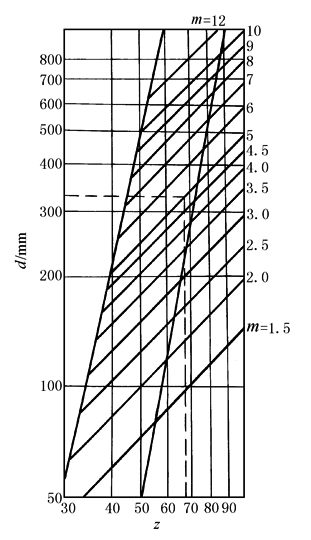

z、d、m概略值间的关系(推荐的概略值z、d、m组合位于虚线画出的范围内)
