传动型式及特点

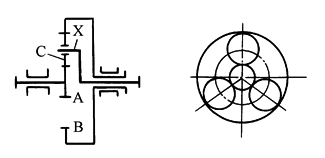

最常见的行星齿轮传动机构是NGW型行星传动机构，如下图所示

NGW(2Z-X)型行星齿轮传动

行星齿轮传动的型式可按两种方式划分：按齿轮啮合方式不同有NGW、NW、NN、WW、NGWN和N等类型；按基本构件的组成情况不同有2Z-X、3Z、Z-X-V、Z-X等类型。其中N类型——Z-X-V和Z-X型传动称为少齿差传动。代表类型的字母的含义是：N——内啮合，W——外啮合，G——公用行星轮，Z——中心轮，X——行星架，V——输出构件。如NGW表示内啮合齿轮副(N)，外啮合齿轮副(W)和公用行星轮(G)组成的行星齿轮传动机构。又如2Z-X表示其基本构件具有两个中心轮和一个行星架的行星齿轮传动机构。目前我国还有沿用前苏联按基本构件组成情况分类的习惯，前述Z、X、V相应的符号是K、H、V

表常用行星齿轮传动的传动型式及特点列出了常用行星齿轮传动的型式及其特点
