蜗杆、蜗轮的结构

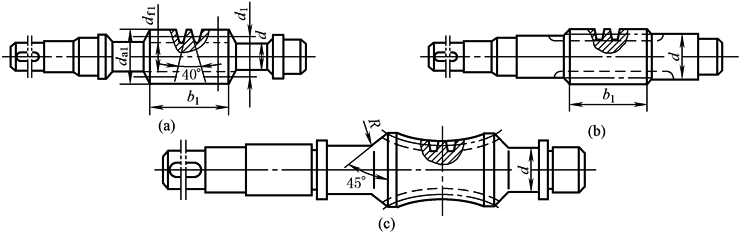

蜗杆一般与轴制成一体(下图)，只在个别情况下才采用蜗杆齿圈配合于轴上。车制的蜗杆，轴径d＝

d_f1-(2~4)mm(下图a)；铣制的蜗杆和环面蜗杆，轴径d可大于d_f1(下图b、c)

蜗杆的结构

蜗轮的典型结构见下表

蜗轮的几种典型结构

结构型式

图     例

公  式

特点及应用范围

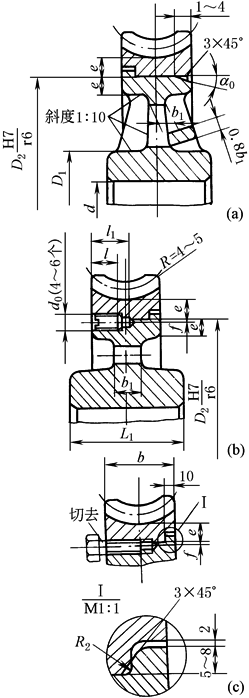

轮     箍     式

e≈2m

f≈2~3mm

d₀≈(1.2~1.5)m

l≈3d₀≈(0.3~0.4)b

l₁≈l+0.5d₀

α₀＝10°

b₁≥1.7m

D₁＝(1.6~2)d

L₁＝(1.2~1.8)d

K＝e＝2m

d'₀——由螺栓组的计算确定

青铜轮缘与铸铁轮心通常采用配合，如图a所示

为了防止轮缘的轴向窜动，除加台肩外，还可用螺钉固定，如图b、c所示

轮缘和轮心的结合形式及轮心辐板的结构形式可根据具体情况选择

轴向力的方向尽量与装配时轮缘压入的方向一致

螺  栓  连  接  式

e≈2m

f≈2~3mm

d₀≈(1.2~1.5)m

l≈3d₀≈(0.3~0.4)b

l₁≈l+0.5d₀

α₀＝10°

b₁≥1.7m

D₁＝(1.6~2)d

L₁＝(1.2~1.8)d

K＝e＝2m

d'₀——由螺栓组的计算确定

以光制螺栓连接，轮缘和轮心螺栓孔要同时铰制。螺栓数量按剪切计算确定，并以轮缘受挤压校核轮缘材料，许用挤压应力σ_pp＝0.3σ_s(σ_s——轮缘材料屈服点)

镶   铸   式

青铜轮缘镶铸在铸铁轮心上，并在轮心上预制出凸键，以防滑动。凸键的宽度及数量视载荷大小而定；此结构适用于大批量生产

整

体

式

适用于直径小于100mm的青铜蜗轮和任意直径的铸铁蜗轮
