图样标注

在蜗杆、蜗轮工作图上，应分别标注其精度等级、侧隙代号或法向弦齿厚偏差和本标准代号标注示例：

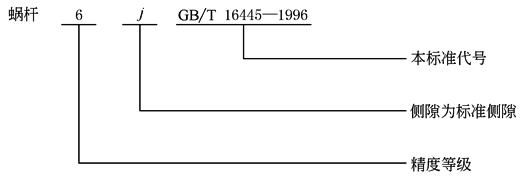

1) 蜗杆精度等级为6级，法向弦齿厚公差为标准值，侧隙取标准侧隙，则标注为

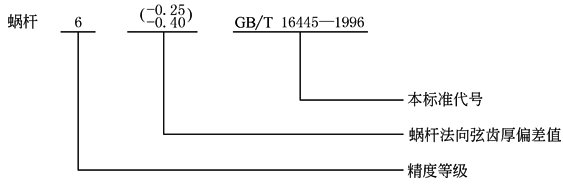

2) 若蜗杆法向弦齿厚公差为非标准值，如上偏差为-0.25，下偏差为-0.4，则标注为

蜗轮标注方法与蜗杆相同

3) 对蜗杆副应标注出相应的精度等级、侧隙代号和本标准代号。标注示例：

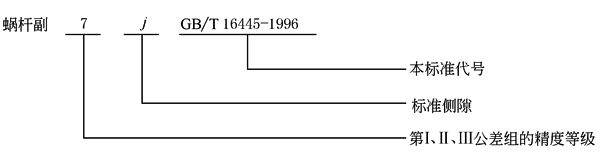

① 蜗杆副三个公差组的精度同为7级，标准侧隙，则标注为

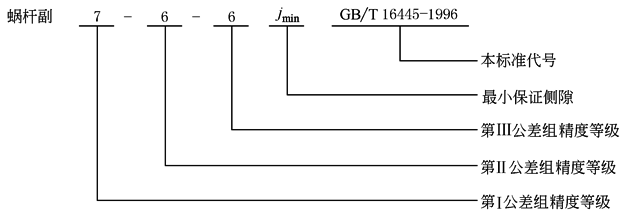

② 蜗杆副的第Ⅰ公差组为7级，第Ⅱ、第Ⅲ公差组的精度为6级，侧隙为最小保证侧隙jmin，则标注为
