图样标注

1) 在蜗杆、蜗轮工作图上，应分别标注其精度等级、齿厚极限偏差或相应的侧隙种类代号和本标准代号，标注示例如下

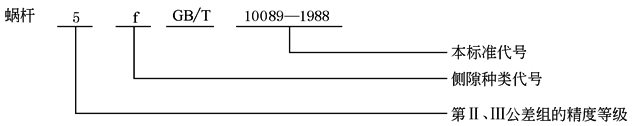

① 蜗杆的第Ⅱ、Ⅲ公差组的精度等级为5级，齿厚极限偏差为标准值，相配的侧隙种类为f，则标注为：

若蜗杆齿厚极限偏差为非标准值，如上偏差为-0.27，下偏差为-0.40，则标注为：

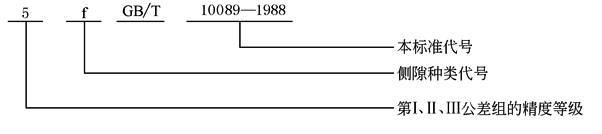

② 蜗轮的三个公差组的精度同为5级，齿厚极限偏差为标准值，相配的侧隙种类为f，则标注为“

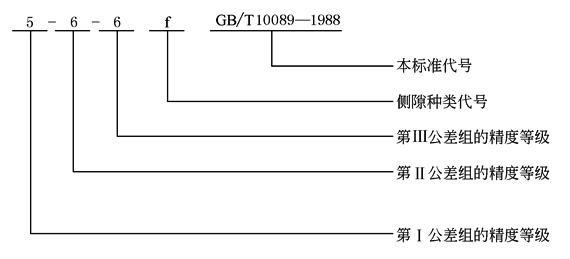

③ 蜗轮的第Ⅰ公差组的精度为5级，第Ⅱ、Ⅲ公差组的精度为6级，齿厚极限偏差为标准值，相配的侧隙种类为f，则标注为：

若蜗轮齿厚极限偏差为非标准值，如上偏差为+0.10，下偏差为-0.10，则标注为：

5—6—6　　(±0.10)　　GB/T 10089—1988

若蜗轮齿厚无公差要求，则标注为：

5—6—6　　GB/T 10089—1988

2) 对传动，应标注出相应的精度等级、侧隙种类代号和本标准代号，标注示例如下

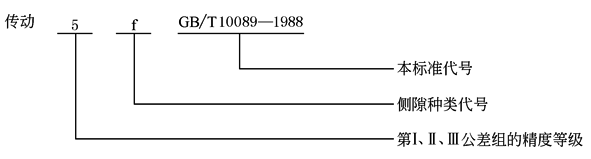

① 传动的三个公差组的精度同为5级，侧隙种类为f，则标注为：

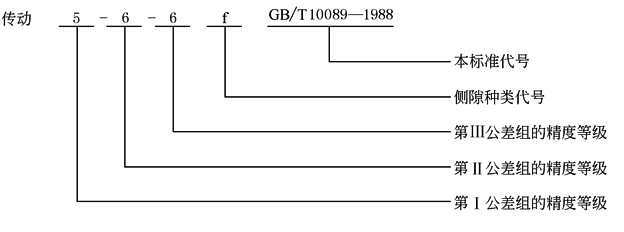

② 传动的第Ⅰ公差组的精度为5级，第Ⅱ、Ⅲ公差组的精度为6级，侧隙种类为f，则标注为：

若侧隙为非标准值时，如j_tmin＝0.03mm，j_tmax＝0.06mm，则标注为；

若为法向侧隙时，则标注为：
