薄轮缘齿轮齿根应力基本值

计算分析表明，当齿轮的轮缘厚度S_R相对地小于轮齿全齿高h_t时(S_R及h_t见下图)，齿轮的齿根弯曲应力将明显增大。当轮缘齿高比m_B＝S_R/h_t≥2.0时，m_B对齿根弯曲应力没有影响

轮缘系数Y_B没有考虑加工台阶、缺口、箍环、键槽等结构对齿根弯曲应力的影响

在薄轮缘齿轮齿根应力基本值σ_F0计算时，应增加轮缘系数Y_B，用以考虑轮缘齿高比m_B对齿根弯曲应力的影响

即对表轮齿弯曲强度核算的公式中方法一计算σ_F0时，应改写成下式

对表轮齿弯曲强度核算的公式中方法二计算σ_F0时，应改写成下式

式中　Y_B——轮缘系数，其他符号同前

轮缘系数Y_B可按以下各式计算或由下图查取

当m_B＜1.0时

当1.0≤m_B＜1.56时

当m_B≥1.56时

Y_B＝1.0

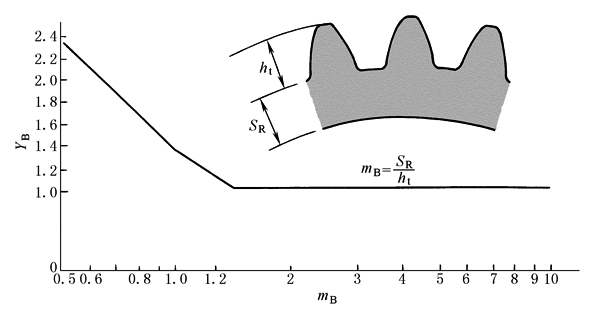

轮缘系数Y_B
