弯曲强度计算的螺旋线载荷分布系数K_Fβ

螺旋线载荷分布系数K_Fβ是考虑沿齿宽载荷分布对齿根弯曲应力的影响。对于所有的实际应用范围，K_Fβ可按下式计算

K_Fβ＝(K_Hβ)^N

式中　K_Hβ——接触强度计算的螺旋线载荷分布系数，见表螺旋线载荷分布系数K_Hβ；

N——幂指数

式中　b——齿宽，mm，对人字齿或双斜齿齿轮，用单个斜齿轮的齿宽；

h——齿高，mm

b/h应取大小齿轮中的小值

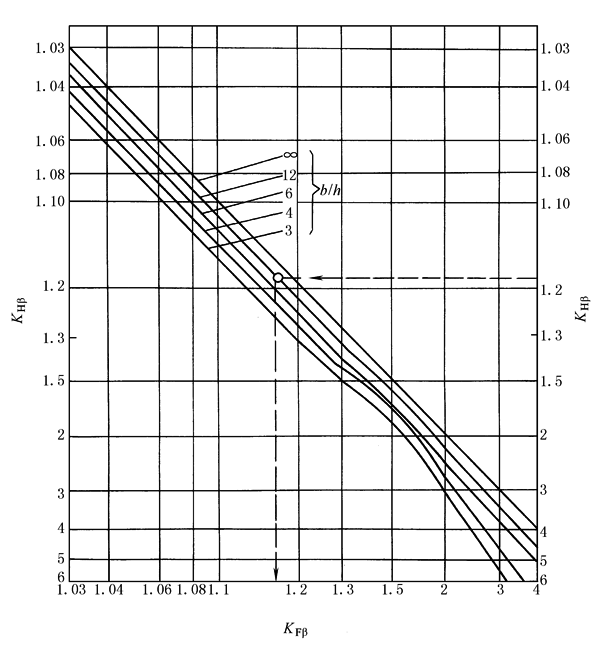

下图给出按以上二式确定的近似解

弯曲强度计算的螺旋线载荷分布系数K_Fβ
