图样上应标注齿面粗糙度的数据

轮齿齿面粗糙度在旧精度标准中没有体现，它对齿轮的传动噪声、振动、表面承载能力的点蚀、胶合和磨损，弯曲强度的齿根过渡曲面状况都有一定的影响

该部分内容在ISO/TR 10064-4：1998技术报告中作为推荐文件

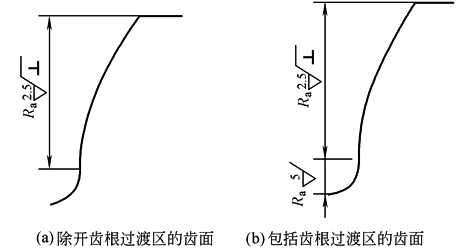

当用户已规定时或当设计和运行要求必需时，在图样上应标出完工状态表面粗糙度的适当的数据，如图1和图2所示

图1  表面粗糙度的符号

a—R_a或R_z，μm；b—加工方法、表面处理等；c—取样长度；d—加工纹理方向；

e—加工余量；f—粗糙度的其他数值(括号内)

图2  表面粗糙度和表面加工纹理方向的符号
