偏差位置的识别 |
|
结合轮齿的测量，识别偏差的方便办法是阐明其涉及的位置，如单个右齿面、左齿面、齿距或它们的成组 通过下述的常规方法，就可正确确定偏差的位置 右或左齿面 选定齿轮的一面作基准面，并标上字母“Ⅰ”，另一个非基准面为“Ⅱ” 对着基准面进行观察，看到齿和齿顶，则右齿面在右边，左齿面在左边 右和左齿面分别用字母“R”和“L”表示

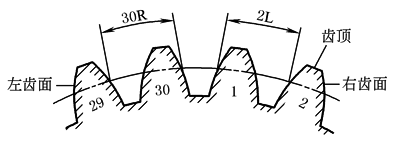

图1 外齿轮的标记和编号 30R—第30齿距，右齿面；2L—第2齿距，左齿面

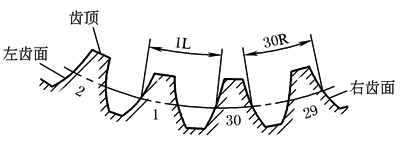

图2 内齿轮的标记和编号 1L—第1齿距，左齿面；30R—第30齿距，右齿面 斜齿轮的右旋或左旋 外齿或内齿斜齿轮的螺旋，由右旋或左旋表示，螺旋方向分别由字母“r”和“l”表示 从一面看，当增加与观察者的距离时，横断面显示连续的顺时针(逆时针)移动，为右旋(左旋)齿轮 齿与齿面的编号 对着齿轮的基准面看，以顺时针方向顺序地数齿数，齿数后写上字母R或L，表示它是右或左齿面，比如“齿面29L” 齿距的编号 单个齿距的编号和下个齿的编号有关，第N齿距介于“N-1”齿和第“N”齿的同侧齿面之间，用字母R或L表示齿距是介于右齿面还是左齿面之间，例如“齿面2L”(见图1) k个齿距数 偏差符号的下标“k”表示所要测量偏差的相邻齿距的个数，实际中，数字往往取代k，比如Fp3表示3个齿距的齿距累积偏差 检验的规定 测量通常应在邻近齿高的中部和/或齿宽的中间进行，如果齿宽大于250mm，则应增加两个齿廓测量部位，即在距齿宽每侧约15%的齿宽处测量，齿廓和螺旋线偏差应至少在3个以上均布的位置同侧的齿面上测量 为了保证测量精度，检测仪器应定期采用经认可的标准块进行校准 |
