齿距偏差类

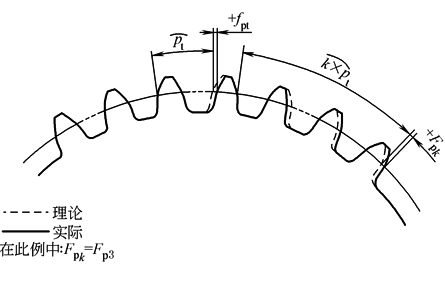

1)单个齿距偏差(f_pt)　在端面平面上，在接近齿高中部的一个与齿轮轴线同心的圆上，实际齿距与理论齿距之代数差(见下图)

齿距偏差

2)齿距累积偏差(F_pk)　任意k个齿距的实际弧长与理论弧长之代数差(见上图)。理论上它等于这k个齿距的各单个齿距偏差的代数和

注：除非另有规定，F_pk的计值仅限于不超过圆周八分之一的弧段内，因此，偏差F_pk的允许值适用于齿距数(k)为2至z/8的弧段内，通常F_pk取k≈z/8就足够了。如果对于特殊应用(例如高速齿轮)，还需检验较小弧段，应规定相应的k值

3)齿距累积总偏差(F_p)　齿轮同侧齿面任意弧段(k＝1至k＝z)的最大齿距累积偏差。它由齿距累积偏差曲线的总幅度值表示
