链传动张紧方式

类型

张紧型式

简  图

特  点

定

期

张

紧

螺纹调

节张紧

可采用细牙螺纹并带锁紧螺母

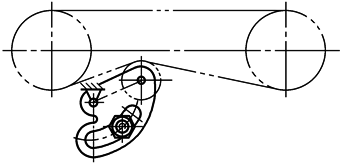

偏心调

节张紧

张紧轮一般布置在链条松边，根据需要可以靠近小链轮或大链轮，或者布置在中间位置。张紧轮可以是链轮或辊轮。张紧链轮的齿数常等于小链轮齿数，张紧辊轮常用于垂直或接近于垂直的链传动，其直径可取为(0.6~0.7)d，d为小链轮直径

自

动

张

紧

弹簧调

节张紧

张紧轮一般布置在链条松边，根据需要可以靠近小链轮或大链轮，或者布置在中间位置。张紧轮可以是链轮或辊轮。张紧链轮的齿数常等于小链轮齿数。张紧辊轮常用于垂直或接近于垂直的链传动，其直径可取为(0.6~0.7)d，d为小链轮直径

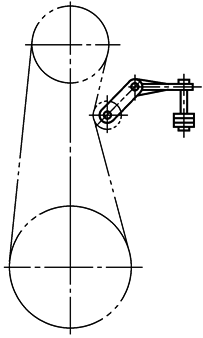

挂重调

节张紧

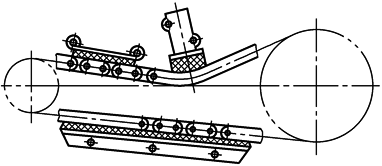

液压调

节张紧

采用液压块与导板相结合的型式，减振效果好，适用于高速场合，如发动机的正时链传动

新型橡

胶弹簧

张紧器

自动张紧

用张紧链轮置于松边，可实现自动张紧。见表ZJL型链轮橡胶弹簧张紧器的规格尺寸及性能参数

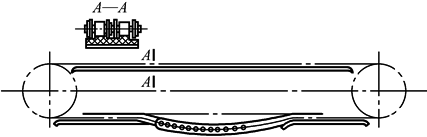

压板或托板

在压板或托板上衬以软钢、塑料或耐油橡胶。在υ小、i大时，托板可两边配置，借中间链条的自重下垂张紧，用于中心距a较大的传动
