链传动的张紧与安装误差

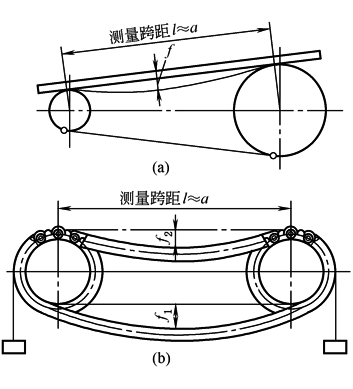

单向链传动的张紧程度可用测量松边垂度f的大小来表示，图a为近似的测量f的方法，即近似认为两轮公切线与松边最远点的距离为垂度f。图b为双侧测量，其松边相当垂度f为：

合适的松边垂度推荐为

f＝(0.01~0.02)a  (mm)

或

f_min≤f≤f_max

f_max＝3f_min

式中　a——链传动中心距，mm；

f_min——最小垂度，mm；

f_max——最大垂度，mm；

α——松边对水平面的倾角；

k_υ——速度系数，当υ≤10m/s时，k_υ＝1.0；当υ＞10m/s时，k_υ＝0.1υ。

垂度测量

对于重载、经常启动、制动和反转的链传动以及接近垂直的链传动，其松边垂度应适当减小

(1)链传动的张紧方式

1)用调整链轮中心距的方法张紧。对于滚子链传动，其中心距调整量可取为2p；对于齿形链传动，可取为1.5p，p为链条节距

2)用缩短链长方法张紧。当传动没有张紧装置而中心距又不可能调整时，可采用拆去链节、缩短链长的方法，对因磨损而伸长的链条重新张紧。偶数节链条可用缩短一节的方法，如采用过渡链节使抗拉强度有所降低；若缩短两节虽可避免使用过渡链节，有时又会过分张紧，可根据具体设计条件和工况而定。如是奇数节链条，可采取缩短一节的方法，即把过渡链节去掉，比较简单

3)用张紧器张紧。下列情况应增设张紧装置：① 两轴中心距较大(a＞50p和脉动载荷下a＞25p)；② 两轴中心距过小，松边在上面；③ 两轴布置使倾角α接近90°；④ 需要严格控制张紧力；⑤ 多链轮传动或反向传动；⑥ 要求减小冲击振动，避免共振；⑦ 需要增大链轮啮合包角；⑧ 采用调整中心距或缩短链长的方法有困难

各种链传动张紧方式见表链传动张紧方式

(2)链传动的安装误差
