滚子链的静强度计算

在低速(υ≤0.6m/s)重载链传动中，链条的静强度占主要地位。如果仍用典型承载能力图进行计算，结果不经济，因为承载能力图上的安全系数远比静强度安全系数大。当进行有限寿命计算时，若要求使用寿命过短传动功率过大，也需进行链条的静强度验算

链条静强度计算式：

确定悬垂拉力的系数K_f

式中　n—— 静强度安全系数；

Q—— 链条极限拉伸载荷(抗拉载荷)，N，见表滚子链的基本参数与尺寸

f₁—— 有效圆周力，N，见表滚子链传动的一般设计计算内容和步骤；

F_c—— 离心力引起的拉力，N，F_c＝qυ²；

q—— 链条质量，kg/m，见下表

υ—— 链条速度，m/s；

F_f—— 悬垂力，N，在和二者中取大值，

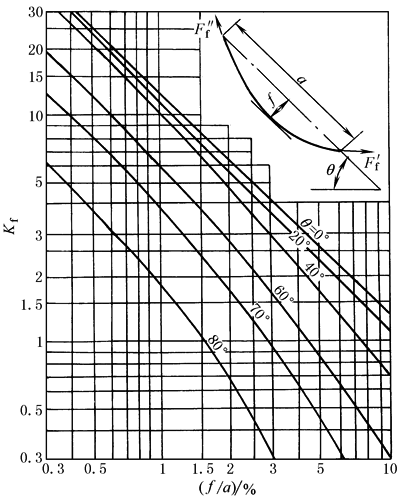

K_f—— 系数，见左图；

a—— 链传动中心距，mm；

θ—— 两轮中心连线对水平面倾角；

n_p—— 许用安全系数，n_p＝4～8

若以最大尖峰载荷代替f₁F_t时，则n_p＝3～6；若速度较低，从动系统惯性小，不太重要的传动或作用力的确定比较准确时，n_p可取较小值

单排滚子链质量

节距p/mm

8.00

9.525

12.7

15.875

19.05

25.40

31.75

38.10

44.45

50.80

63.50

76.20

质量q/kg·m^-1

0.18

0.40

0.60

1.00

1.50

2.60

3.80

5.60

7.50

10.10

16.10

22.60
