滚珠丝杠副精度标准(摘自GB/T 17587.3—1998)

滚珠丝杠副的制造成本，主要取决于制造精度和长径比。因为制造精度越高、长径比越大，工艺难度越大，成品合格率越低。设计时可参考表精度等级选用推荐选用精度等级

精度标准分为1、2、3、4、5、7、10七个等级，1级最高，10级最低，2级及4级不优先采用

标准表中各符号意义(参见行程误差曲线下图)如下：

C——行程补偿值，在有效行程内，目标行程与公称行程之差；

e_p——目标行程公差，允许的实际平均行程最大值与最小值之差2e_p的一半；

e_oa或e_sa——实际平均行程偏差，在有效行程内，实际平均行程l_m与公称行程l₀之差(或实际平均行程l_m与目标行程l_s之差)；

V——行程变动量，平行于实际平均行程且包容实际行程曲线的带宽值。已经规定的行程变动量有：2π弧度行程与带宽值V_2π相对应；300mm行程与带宽值V₃₀₀相对应；有效行程与带宽值V_u相对应。允许带宽下标是“p”，实际带宽下标为“a”，如300mm长度内行程允许带宽为V_300p，有效行程内实际带宽为V_ua

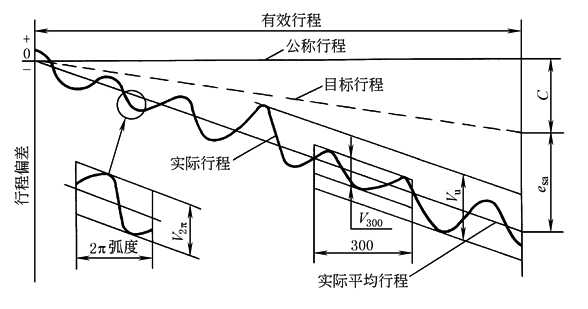

行程误差曲线示意图

行程偏差的检验项目见表行程偏差的检验项目。行程公差和变动量见表有效行程内目标行程公差e_p和行程变动量V_up和表任意300mm行程内行程变动量V_300p和2π弧度内行程变动量V_2πp。跳动和位置公差见表跳动和位置公差。性能检验略

加工精度与滚珠丝杠的直径及长度有关。表精度等级给出了济宁博特精密滚珠丝杠厂的精度等级。各厂的制造范围各有不同
