压力弹簧管的类型与用途

压力弹簧管是具有椭圆形、扁平形或偏心圆等不同形状的截面(图2)，且一端固定，一端自由并封闭的金属管。工作时，一般将管的开口端固定，当管的内腔受流体压力P作用时，管的曲率改变，自由端产生直线位移。因此，它能用作测量压力的敏感元件。与其他测压元件相比，压力弹簧管具有测压范围广的优点，同时结构简单，制造容易，使用可靠

压力弹簧管一般做成如图1所示的C形管。为了增大灵敏度，还可以做成S形管、盘簧管和螺旋管等，而盘簧管和螺旋管的自由端可获得较大的转角

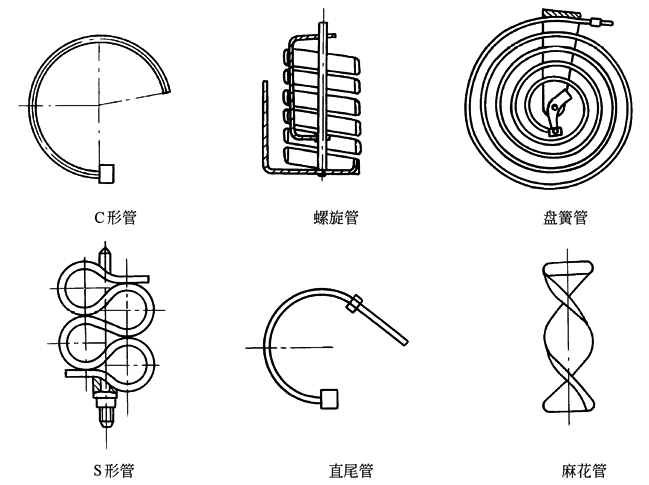

图1  压力弹簧管类型

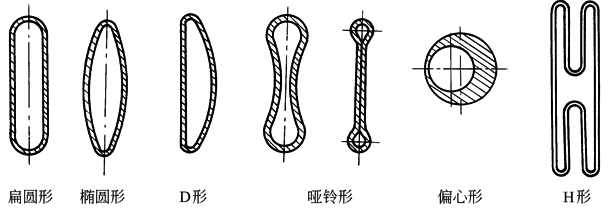

图2  压力弹簧管截面形状
