波纹管尺寸和基本参数

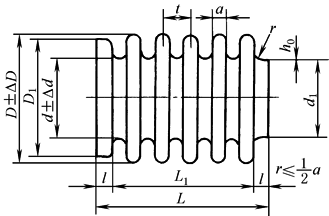

波纹管尺寸标注

内径

外径

波距

波厚

两端配合部分

有效面积

d

Δd

D

ΔD

t

a

D₁

d₁

l

铜合金

不锈钢

/mm

/cm²

4

+0.3

6

±0.4

0.8

0.48

5

4+2h₀

3

0.20

5

+0.3

8

±0.5

0.8

0.55

7

5+2h₀

3

0.33

6(6.2)

+0.4

10

±0.5

1.0

0.65

8

6+2h₀

3

0.50

8(7.5)

+0.4

12

±0.6

1.2

0.75

10

8+2h₀

3

3.5

0.79

10(9.5)

+0.4

15

±0.6

1.8

1.10

13

10+2h₀

3

3.5

1.23

11(11.5)

+0.4

18

±0.6

2.0

1.15

16

11+2h₀

3

3.5

1.65

12(12.5)

+0.4

20

±0.7

2.1

1.20

18

12+2h₀

3

3.5

2.01

14(14.5)

+0.4

22

±0.7

2.2

1.30

20

14+2h₀

3.5

4

2.54

16(16.5)

+0.4

25

±0.7

2.3

1.35

22

16+2h₀

3.5

4

3.30

18(18.5)

+0.5

28

±0.7

2.6

1.50

25

18+2h₀

3.5

4

4.15

22(21.5)

+0.5

32

±0.8

3.0

1.70

28

22+2h₀

3.5

4

5.73

24(24.5)

+0.5

36

±0.8

3.2

1.80

32

24+2h₀

3.5

4

7.07

25(25.5)

+0.5

38

±0.8

3.2

1.80

34

25+2h₀

3.5

4

7.79

28(27.5)

+0.5

40

±0.8

3.4

2.00

36

28+2h₀

4

5

9.08

32(31)

+0.6

46

±0.8

3.6

2.10

40

32+2h₀

4

5

11.82

35

+0.6

50

±0.8

3.8

2.20

45

35+2h₀

4

5

14.16

37

+0.6

55

±1.0

4.2

2.40

50

37+2h₀

4

5

16.62

40(41)

+0.6

60

±1.0

4.5

2.50

55

40+2h₀

4

5

19.64

48(47)

±0.6

70

±1.0

5.0

2.80

(65)

48+2h₀

4.5

6

27.34

55(54)

+0.7

80

±1.0

5.4

3.00

(75)

55+2h₀

4.5

6

35.78

65(64)

+0.7

90

±1.1

5.8

3.50

(85)

65+2h₀

5

7

47.17

75

+0.7

100

±1.1

6.0

3.60

(95)

75+2h₀

5

7

60.13

95(94)

+0.9

125

±1.3

7.5

4.50

(115)

95+2h₀

6

8

95.03

120(119)

+0.9

160

±1.3

10.0

6.00

(150)

120+2h₀

6

8

153.94

150(149)

+1.0

200

±1.3

12.0

7.00

(185)

150+2h₀

6

8

240.53
