各叶片长度的计算

假定弹簧为等强度梁来确定各叶片长度的方法应用十分普遍。不过，只有当弹簧各叶片的厚度相同，片端做成三角形以及没有与主片长度相同的其他叶片的条件下，采用这种方法才能获得满意的结果。实际上，在设计与制造中，这些条件是难于同时实现的，因此，基于上述假设所设计的叶片厚度不同的弹簧就不是等强度梁

为了克服这个缺点以提高弹簧的使用寿命，本节所推荐的各叶片长度计算法是以所谓集中载荷的假定为依据的。这一假定的实质就是认为当弹簧工作时，载荷仅由各叶片的末端来传递，而叶片的其余各点并不互相接触，即其变形是自由的

为了使整个运算过程易于掌握并节约计算时间，现将全部计算公式列成表格形式(表1)

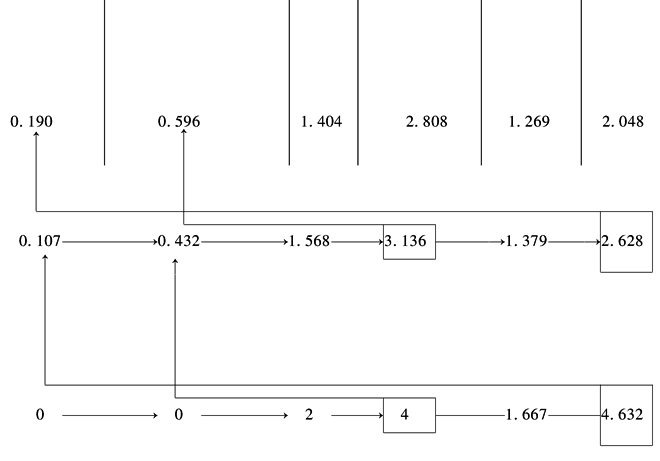

计算时先填好第①~⑤纵行，然后从最下一横排开始按箭头所示依次计算，待第�灛伂嬜菪星暗母餍屑扑阃瓯虾�，即可从第1片起依次计算出各叶片的长度

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　叶片长度的计算公式

片

号

k

片厚

h/cm

I_k

/cm⁴

实

际

长

度

之

半

L_k

/cm

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

1

0.9

0.729

49.6

55

55

2

0.9

0.729

0.5

2

39.1

44.5

55

3

0.9

0.729

0.5

2

28.3

33.7

48

4

0.9

0.729

0.5

2

17.0

22.4

41

注：1．如片端经压延时，第⑤项方括号内数值要计入(此外方括号内数值没计入)。

2.

S＝10.8cm(U形螺栓中心距离)；

w—叶片末端形状系数，见表2。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　叶片末端形状系数w

型  式

公 式 及 数 据
