板弹簧的类型和用途

板弹簧主要用于汽车、拖拉机以及铁道车辆等的弹性悬架装置，起缓冲和减振的作用，一般用钢板组成。根据形状和传递载荷方式的不同，板弹簧可分为椭圆形、半椭圆形、悬臂式半椭圆形、四分之一椭圆形等几种，如图1所示。在椭圆形板弹簧中，根据悬架装置的需要，可以做成对称式或不对称式两种结构。半椭圆形板弹簧在汽车中应用得最广，椭圆形板弹簧主要用于铁道车辆

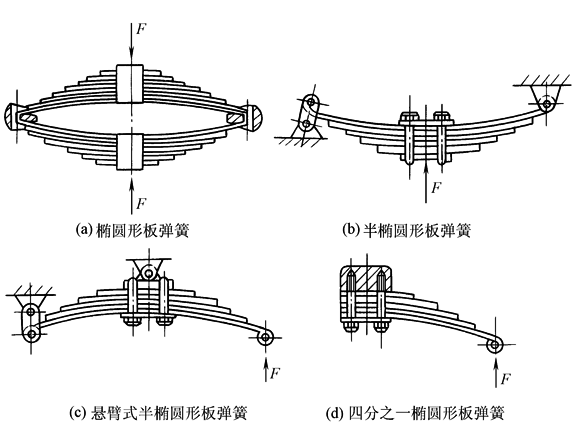

图1  板弹簧的类型

由于所受载荷大小的不同，板弹簧的片数亦不同，如小轿车用半椭圆形板弹簧的片数可少至1~3片；而载重车辆的板弹簧除主簧外还增设副簧以增大刚度(见图2)，这种组合式板弹簧具有非线性特性，在主弹簧达到某一变形时，副弹簧接触，开始承受载荷

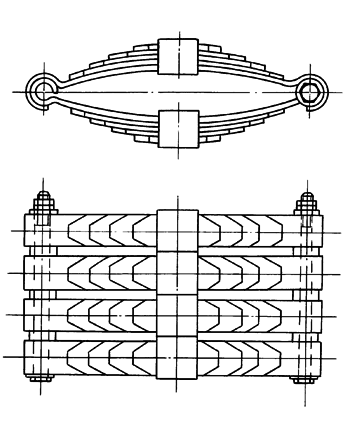

图2  铁道车辆用的组合板弹簧
