片弹簧的结构与用途

片弹簧因用途不同而有各种形状和结构。按外形可分为直片弹簧和弯片弹簧两类，按板片的形状则可以分为长方形、梯形、三角形和阶段形等

片弹簧的特点是，只在一个方向——最小刚度平面上容易弯曲，而在另一个方向上具有大的拉伸刚度及弯曲刚度。因此，片弹簧很适宜用来作检测仪表或自动装置中的敏感元件、弹性支承、定位装置、挠性连接等，如图1所示。由片弹簧制作的弹性支承和定位装置，实际上没有摩擦和间隙，不需要经常润滑，同时比刃形支承具有更大的可靠性

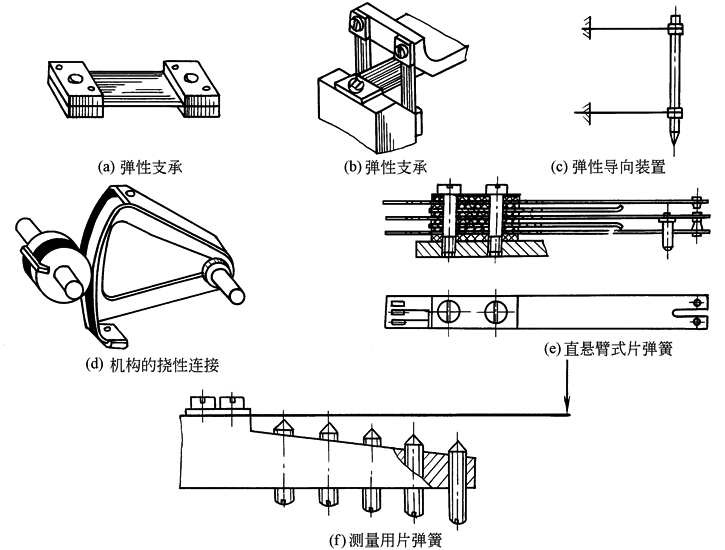

图1  不同用途的片弹簧

片弹簧广泛用于电力接触装置中(图1)，而用得最多的是形状最简单的直悬臂式片弹簧。接触片的电阻必须小，因此用青铜制造(参见表11-10-2)

测量用片弹簧的作用是转变力或者位移。如果固定结构和承载方式能保证弹簧的工作长度不变，则片弹簧的刚度在小变形范围是恒定的，必要时也可以得到非线性特性，例如将弹簧压落在限位板或调整螺钉上，改变其工作长度即可(图1f)

片弹簧一般用螺钉固定，有时也采用铆钉。图2a为最常见的固定方法，采用两个螺钉可以防止片弹簧产生转动。如果长度受结构限制时，也可以采用图b所示的螺钉布置型式。片弹簧固定部分的宽度大于板宽度时，过渡部分应以圆弧平滑过渡，以减小应力集中。螺钉(或铆钉)孔应有一定的距离，图2a中的各项尺寸可参见下表

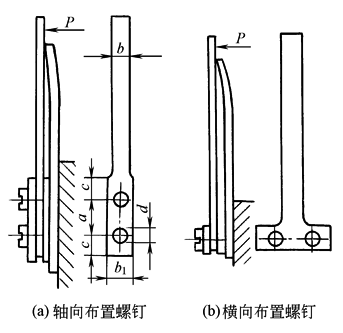

图2 片弹簧的结构
