多股螺旋压缩、拉伸弹簧设计主要公式

项 目

单位

公   式   及   数   据

钢索拧紧前多股螺旋弹簧的变形F₁

mm

式中　i'—— 钢索拧紧前捻索系数，

也可根据拧角β按下表选取：

P—— 载荷，N

n—— 有效圈数

m—— 股数

钢索拧紧前多股螺旋弹簧的刚度P'₁

N/mm

钢索拧紧时多股螺旋弹簧的变形F_K

mm

式中　P_K—— 拧紧载荷，N

其他符号同前

钢索拧紧后多股螺旋的续加变形F_c

mm

式中　i"—— 钢索拧紧后续加变形阶段捻索系数

其中γ与β的关系根据m不同如以下两表所示：

当股数m＝3时

当股数m＝4时

i"也可根据不同m按以下两表选取：

当股数m＝3时

当股数m＝4时

多股螺旋弹簧总的变形F

mm

式中　i—— 综合捻索系数，

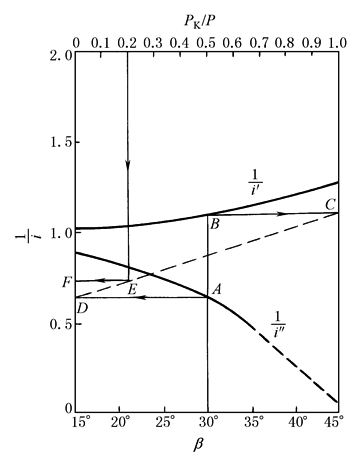

i也可根据β及P_K/P按下图选取：

例如查P_K/P＝0.2，β＝30°时值。从β＝30°处向上做垂线与和分别交于

A点和B点，过A和B点分别做横坐标的平行线与两边纵坐标轴分别交于C点和D点。连接C和D，从上部横坐标P_K/P＝0.2处向下做垂线与CD线处交于E。过E点

做横坐标平行线与纵坐标轴交于F，此F点即为所求＝0.75

钢索拧紧后多股螺旋弹簧的刚度P'

N/mm

应力τ

MPa

式中　　　　　　　　　　　　　　　　　

其中

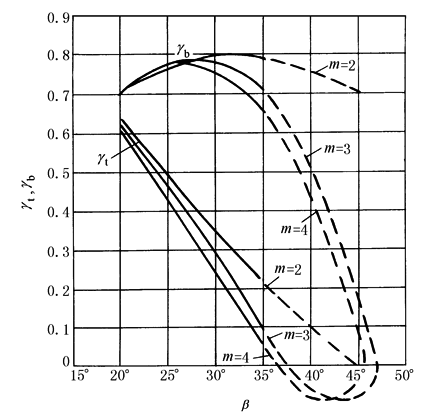

而γ_t及γ_b可根据β及m按下图选取：

系数γ_b和γ_t值
