拉力的调整典型结构

结   构   类   型

使   用   说   明

螺杆调整拉力的结构

弹簧端部做成圆锥闭合形，插入带环的螺杆，旋转螺母即可调整弹簧的拉力

支承座为螺母的调整拉力的结构

弹簧安装在带有凸肩的螺母上，弹簧端部两圈的直径比正常直径小，以便固定，旋转螺母即可调整弹簧的拉力

旋塞式调整结构

在螺旋拉杆上加工有螺旋槽，将拉杆旋入弹簧端部、转动拉杆即可调整弹簧的拉力

直尾式调整结构

将弹簧端做成直的，并加工出螺纹形成螺杆，旋转螺杆端的螺母即可调整弹簧的拉力

挂板式调整结构

在钢板上钻有孔，弹簧端部旋入孔内3~4圈，靠旋入孔内圈数多少来调整弹簧的拉力

滑块式调整结构

弹簧端部挂在滑块1的孔内，滑块可沿导杆移动，并用紧固螺钉2将其固定，调整滑块的位置就可以调整弹簧的拉力

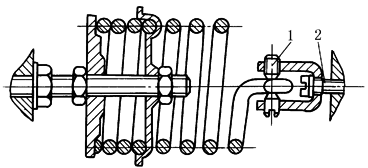

复式调整结构

螺钉2调整支座1的位置，以调整弹簧的拉力，根据需要，调整弹簧的工作圈数，是一种较好的调整结构，但比较复杂
