圆柱螺旋压缩弹簧计算公式 |
|||
|
|
|||
|
项 目 |
单位 |
公 式 及 数 据 |
|
|
主 要 计 算 公 式 |
材料直径 d |
mm |
式中 τp—— 许用切应力，根据Ⅰ、Ⅱ、Ⅲ类载荷按表弹簧的许用应力选取
|
|
有效圈数 n |
圈 |
|
|
|
弹簧刚度 P' |
N/mm |
|
|
|

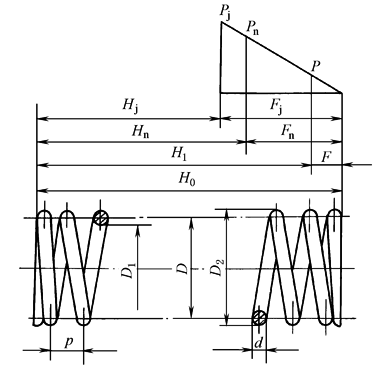

几 何 尺 寸 计 算 |
弹簧中径 D |
mm |
先按结构要求估计，然后按表圆柱螺旋弹簧参数选择中表1取标准值 |
|
弹簧内径 D1 |
mm |
D1＝D-d |
|
|
弹簧外径 D2 |
mm |
D2＝D+d |
|
|
支承圈数 n2 |
圈 |
按结构型式选取，见表总圈数n1、自由高度H0、压并高度Hb计算公式 |
|
|
总圈数 n1 |
圈 |
||
|
节距 t |
mm |
两端圈并紧磨平
|
|
|
间距 δ |
mm |
δ＝t-d |
|
|
自由高度 H0 |
mm |
||
|
最小工作载荷时的高度H1 |
mm |
H1＝H0-F1
|
|
|
最大工作载荷时的高度Hn |
mm |
Hn＝H0-Fn
|
|
|
工作极限载荷下的高度 Hj |
mm |
Hj＝H0-Fj
|
|
|
压并高度 Hb |
mm |
||
|
螺旋角 α |
(°) |
对压缩弹簧推荐α＝5°~9° |
|
|
弹簧展开长度 L |
mm |
|
|
