分配器的设计

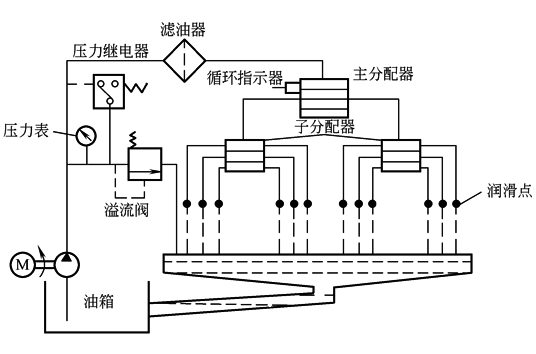

典型定量分配器线路

分配器与喷射阀分配器是把润滑剂按照要求的数量、周期可靠地供送到摩擦副的润滑元件。

根据各润滑点的耗油量，可确定每个摩擦副上安置几个润滑点，选用相应类型的润滑系统，然后选择相应的润滑泵及定量分配器。其中多线式系统是通过多点式或多头式润滑油泵的每个给油口直接向润滑点供油，而单线式、双线式及递进式润滑系统则用定量分配器供油。

在设计时，首先按润滑点数量、集结程度遵循就近接管的原则将润滑系统划分为若干个润滑点群，每个润滑点群设置1~2个片组，按片组数初步确定分油级数。在最后1级分配器中，单位时间内所需循环次数n_n可按下式计算：

式中

Q₁——该分配器所供给的润滑点群中耗油量最小的润滑点的耗油量，mL/min；

Q_n——选定的合适的标准分配器每一循环的供油量，mL；

n_n ——单位时间内所需循环数，一般在20~60循环/min范围内。

在同一片组分配器中的一片的循环次数n₁确定后，则其他各片也按相同循环次数给油。对供油量大的润滑点，可选用大规格分配器或采用数个油口并联的方法。

每组分配器的流量必须相互平衡，这样才能连续供油。此外还须考虑到阀件的间隙、油的可压缩性损耗(可估算为1%容量)等。然后就可确定标准分配器的种类、型号、规格。几种常用的分配器介绍于后。
