系统工作压力的确定

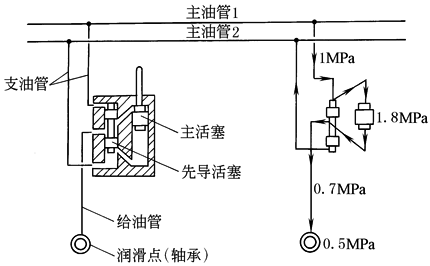

系统的工作压力，主要用于克服主油管、给油管的压力损失和确保分配器所需的给油压力，以及压力控制元件所需的压力等。干油集中润滑系统主油管、给油管的压力损失见表1，分配器的结构及所需的给油压力(以双线式分配器为例)见表2。

考虑到干油集中润滑系统的工作条件，随季节的更换而变化，且系统的压力损失也难以精确计算，因此，在确定系统的工作压力时，通常以不超过润滑脂泵额定工作压力的85%为宜。

表1　　　　　　　　　　　　　　　　　　　　　　　　　主油管与给油管压力损失　　　　　　　　　　　　　　　　　　　　MPa·m^-1

主油管

公称通径

/mm

公称流量/mL·min^-1

公称流量/mL·循环^-1

给

油

管

公称

通径

/mm

公称流量(0℃时)

/10mL·min^-1

最大配管长度

/m

600

300

200

100

60

3.5

8

1号润滑脂

0号润滑脂

10

0.32

0.33

0.41

4

0.60

0.35

4

15

0.26

0.22

0.19

0.20

0.25

20

0.21

0.18

0.15

0.13

0.11

0.12

0.14

6

0.32

0.20

7

25

0.13

0.11

0.10

0.09

0.07

32

0.08

0.07

0.06

0.05

0.05

40

0.06

0.05

0.05

主油管所有数值在环境温度为0℃，使用GB/T 7323—1994中1号极压锂基润滑脂时测得，如用0号脂时为上列数值的60%

8

0.21

0.14

10

50

0.04

注：环境温度为-5℃、15℃、25℃时，相应数值分别为表中数值的150%、50%、25%。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　分配器所需给油压力　　　　　　　　　　　　　　　　　　　　　　MPa

1．双线式分配器主活塞动作压力，只给出最大的动作压力。每一规格分配器的动作压力可详见产品参数

2．输油管、连接管的压力损失，随管道直径、长度和油温而变化

3．安全给油压力是分配器不发生意外动作设计中预加的压力

4．本表是以递进式系统为例

压力种类

主管路

双线式

系统

递进式

系统

双线递进

式系统

双线分配器先导活塞动作压力

1

—

—

—

双线分配器主活塞动作压力

—

1.8

—

1.8

单向阀开启压力

—

—

—

0.5

递进分配器活塞动作压力

—

—

1.2

1.2

润滑点背压

—

0.5

0.5

0.5

输油管压力损失

—

0.7

0.7

0.7

连接管压力损失

—

—

—

2.8

安全给油压力

2

2

2

2

合计

3

5

4.4

9.5
