冷挤压件结构要素 |
||||||
|
|
杯形反挤压件内孔 |
纯铝 |
紫铜 |
铜合金 |
钢 |
|
|
长径比L1/d1 |
≤7 |
≤5 |
≤3 |
≤2.5 |
||
|
底厚和壁厚比h/t |
＞0.5 |
|
铜及其合金＞1.0 |
＞1.2 |
||
|

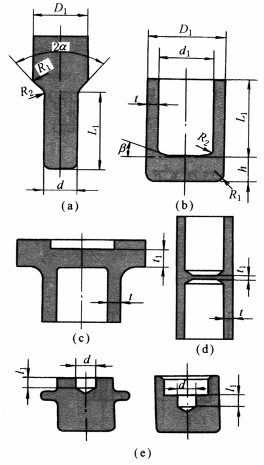

正挤压凹模入口角2α |
90°~120°(图a) |
|||||
|
反挤压凸模锥顶角β |
7°~90°(图b) |
|||||
|
特殊情况下可为平底凸模，其交界面应有圆角 |
||||||
|
正挤压件的圆角半径 R1 R2 |
3~10mm(图a) 0.5~1.5mm |
|||||
|
反挤压件外圆角半径 R1 内圆角半径 R2 |
一般与零件的圆角半径相同(图b) |
|||||
|
特殊情况下，为了有利于金属流动可适当加大(图b)。应注意两圆角之间的距离不能小于壁厚 |
||||||
|
复合挤压件连皮位置及厚度t1：一般情况下杯-杯型挤压件连皮位置应放在中间(图d)；扁平类挤压件连皮位置应设在大端(图c)；连皮厚度t1大于或等于壁厚t |
||||||
|
凹穴的尺寸和位置：凹穴的深度l1应小于直径d，一个凹穴时，其位置应设在制件的对称中心(图e) |
||||||
