垫铁种类、型式、规格及应用

垫铁是机械设备安装找平找正用的调整件，放置在设备底座与基础之间。通过垫铁厚度的调整，可使设备安装达到所要求的标高和水平度。垫铁不仅要随设备的重量，还要承受地脚螺栓的锁紧力。垫铁还应方便于二次灌浆。

种 类

型　 式

规　 格

应　 用

平垫铁

(矩形垫铁)

用于承受主要载荷和连续振动较强的设备，如一般轧钢设备

斜垫铁

用于不承受主要载荷，只起设备找正找平作用的场合，设备的主要载荷由灌浆层承受。常用于安装精度要求不高的容器设备

钩头成对斜垫铁

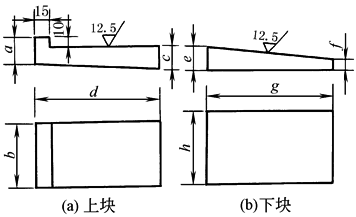

a、b、c、d、e、f、g、h按实际需要确定(其中g≈d+10、h≈b+10)，斜度为1/10～1/20

分上下两块成对使用，用于不需设置地脚螺栓而直接安放在地坪上的设备。垫铁承受主要载荷，底座与垫铁之间需要放置防震填料。可采用钩头垫铁找平后用电弧焊焊牢或用灌浆层固定

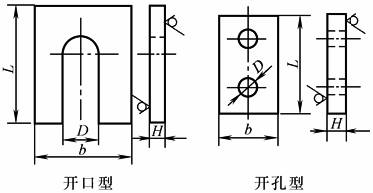

开口型和开孔型垫铁

尺寸与普通平垫铁相同。其开口度和开孔的大小比地脚螺栓大2～5mm；宽度根据机械设备的底座尺寸而定，一般应与设备底座宽度相等，如需焊接固定时，应比底座宽度稍大些；长度比机械设备底座长度略长20～40mm；厚度按实际需要而定

这种垫铁用于安设在金属结构或地平面上的机械设备，且支承面积又较小

可调垫铁

垫铁随机床带来，其规格和数量由设备制造厂设计

用于安装精度要求较高的设备，一般用于金属切削机床的安装(如精密车床、磨床、镗床、龙门刨床、导轨磨床等)

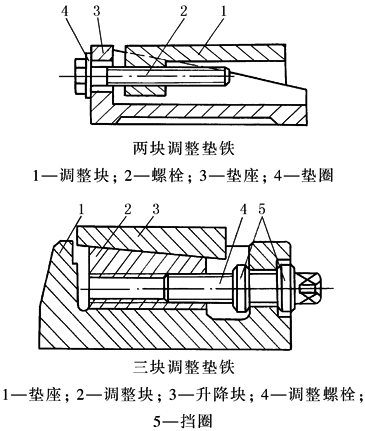

这种垫铁利用两块斜滑板相对移动，从而改变设备的调整高度

注：垫铁材料有铸铁和钢两种。铸铁垫铁厚度一般在20mm以上，钢垫铁厚度在0.3～20mm之间。
