设备和基础的连接方法及适应范围

类　 型

连　 接　 方　 法

型　 式

适用范围

安装注意事项

无地脚螺栓连接

设备直接用水泥砂浆固定在基础上

用于安装轻型和平衡良好、振动较小的设备

短地脚螺栓(死地脚螺栓)埋置

一　 次　 浇　 灌　 法

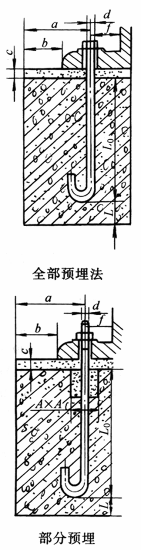

在浇灌基础时，预先把地脚螺栓埋入，与基础同时浇灌。根据螺栓埋入深度不同，可分为全部预埋和部分预埋两种形式。其优点是减少模板工程，增加地脚螺栓的稳定性，坚固性和抗振性；缺点是不便于调整

固定动力载荷较轻、冲击振动较小的轻型设备

a≥4d(或a≥150mm)

b≥100mm

A、h——按JB/ZQ 4364—1997的规定，并参见表设备基础预留调整孔的尺寸

L₀——最小埋入深度，按实际作用力确定或L₀≈20d。采用100号混凝土时，埋入深度按表地脚螺栓埋入深度选取

f＝300～500mm

c＝500～100mm

L≥100mm

e≥15mm

g按以下要求

基础不配筋，

d＜25mm时，

g≥100mm

d＞25mm时，

g≥150mm

基础配筋时，

g≥50mm

二 次 浇 灌 法

在浇灌基础时，预先在基础上留出地脚螺栓的预留孔，安装设备时穿上螺栓，然后用混凝土或水泥砂浆把地脚螺栓预留孔浇灌捣实

长地脚螺栓(活地脚螺栓)埋置

设备用可换的地脚螺栓固定在预先埋入基础孔内的锚板上。安装地脚螺栓的螺栓孔是在浇灌基础时留出来的，地脚螺栓和锚板一起使用。这类地脚螺栓可分为两种：一种是两端带有螺纹的；另一种是顶部有螺纹，下端是“T”形的

有强烈振动和冲击载荷的重型机械设备

T形地脚螺栓尺寸见JB/ZQ 4362—1997并见表T形地脚螺栓安装尺寸

T形地脚螺栓用锚板尺寸见JB/ZQ 4172—1997

注：1.对于螺栓中心线到基础边缘尺寸 a，如设备有特殊要求，取 a＜4d 时，可对基础边沿进行加固处理。

2.设备基础内地脚螺栓预留孔及埋设件的简化表示法见JB/ZQ 4173—1997。
