站着工作时手工操作的有关尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　cm

工

作

台

的

高

度

适于身高175男性，165女性(括号内尺寸)

设计原则：工作场地的高度决定于作用力、操作者操作物件的尺寸、视力要求和人的身高

A——精密工作，靠肘支承工作，如在书写时，105～115(100～110)

B——虎钳固定在工作台上的高度，113

C——轻手工工作(包装等)，95～100(90～95)

D——用劲大的工作(重的钳工工作)，80～95(75～90)

机

床

上

用

手

操

纵

控

制

机

构

的

工

作

区

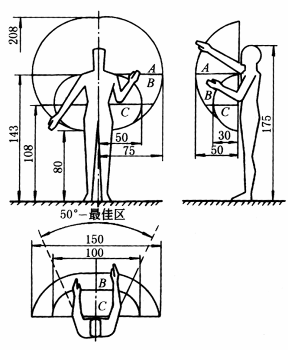

按身高175的男性体型给出

设计原则：站着工作时，应该尽可能地不使操作经常弯腰、转身等。机床(设备)上的大部分控制机构和仪表应该布置在保证容易操作的最佳区内

A——作用空间

B——便于操纵控制机构的空间

C——最佳工作区

手

的

工

作

区

站着工作时，手臂的最佳和许用工作区尺寸

图上给出的是身高为175左右男性站着工作时的尺寸

210——站着时手可达到区

197——门高

195——手方便地可达到区的上限

190——隔板布置的最高高度

180——操纵机构布置的最高高度

175——指示器布置的最高高度，坐着时可达到区

160——站着时的视力水平

140——电网挂墙式开关高度

135——站着识读的立式指示器的极限高度

120——设备的隔栅高度

105——门把手的安装高度

100——隔栅的最低高度

80——操纵机构布置的高度，手可达到区的下限

50——操作的最低高度(坐着)

43——男性坐位高度

40——女性坐位高度

30——绳梯最佳级高
