凹凸面、榫槽面钢制管法兰盖(GB/T9123.1~9123.4—2000)

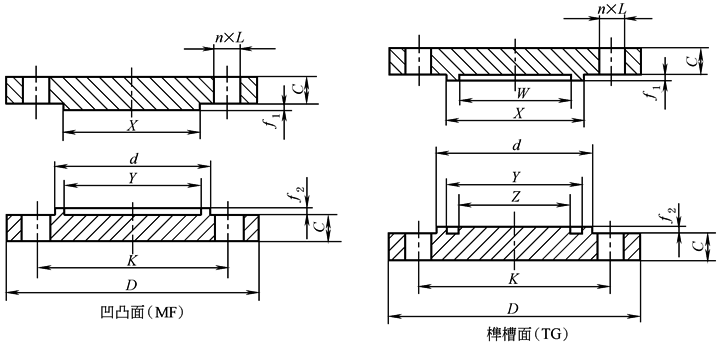

凹凸面、榫槽面钢制管法兰盖(公称通径DN≤600mm、PN＝5.0~15.0MPa法兰盖) (GB/T 9123.1~9123.4—2000)
标记示例公称通径80mm、公称压力5.0MPa(50bar)的凸面钢制管法兰盖，标记为：法兰盖　DN80-PN50　M　GB/T 9123.2—2000 公称通径80mm、公称压力5.0MPa(50bar)的凹面钢制管法兰盖，标记为：法兰盖　DN80-PN50　F　GB/T 9123.2—2000 公称通径80mm、公称压力10.0MPa(100bar)的榫面钢制管法兰盖，标记为：法兰盖　DN80-PN100　T　GB/T 9123.3—2000 公称通径80mm、公称压力10.0MPa(100bar)的槽面钢制管法兰盖，标记为：法兰盖　DN80-PN100　G　GB/T 9123.3—2000 mm
公称压力 PN5.0MPa(50bar)
公称通径 DN	连接尺寸					密封面							法兰厚度 C
	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔径 L	螺栓		d	X	Y	Z	W	f₁	f₂
	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔径 L	数量 n	螺纹规格	d	X	Y	Z	W	f₁	f₂
15	95	66.5	16	4	M14	46	35	36.5	24	25.5	7	5	14.5
20	120	82.5	18	4	M16	54	43	44.5	32	33.5	7	5	16
25	125	89	18	4	M16	62	51	52.5	36.5	38	7	5	17.5
32	135	98.5	18	4	M16	73	63.5	65.0	46	47.5	7	5	19.5
40	155	114.5	22	4	M20	84	73	74.5	52.5	54	7	5	21
50	165	127	18	8	M16	103	92	93.5	71.5	73	7	5	22.5
65	190	149	22	8	M20	116	105	106.5	84	85.5	7	5	25.5
80	210	168.5	22	8	M20	138	127	128.5	106.5	108	7	5	29
100	255	200	22	8	M20	168	157.5	159.0	130.5	132	7	5	32
125	280	235	22	8	M20	197	186	187.5	159	160.5	7	5	35
150	320	270	22	12	M20	227	216	217.5	189	190.5	7	5	37
200	380	330	26	12	M24	281	270	271.5	236.5	238	7	5	41.5
250	445	387.5	29.5	16	M27	335	324	325.5	284.5	286	7	5	48
300	520	451	32.5	16	M30	392	381	382.5	341.5	343	7	5	51
350	585	514.5	32.5	20	M30	424	413	414.5	373	374.5	7	5	54
400	650	571.5	35.5	20	M33	481	470	471.5	424	425.5	7	5	57.5
450	710	628.5	35.5	24	M33	544	533.5	535	487.5	489	7	5	60.5
500	775	686	35.5	24	M33	595	584.5	586	532	533.5	7	5	63.5
600	915	813	42	24	M39	703.5	692.5	694	640	641.5	7	5	70
公称压力 PN11.0MPa(110bar)
公称通径 DN	连接尺寸					密封面							法兰厚度 C
	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔径 L	螺栓		d	X	Y	Z	W	f₁	f₂
	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔径 L	数量 n	螺纹规格	d	X	Y	Z	W	f₁	f₂
15	95	66.5	16	4	M14	46	35	36.5	24	25.5	7	5	14.5
20	120	82.5	18	4	M16	54	43	44.5	32	33.5	7	5	16
25	125	89	18	4	M16	62	51	52.5	36.5	38	7	5	17.5
32	135	98.5	18	4	M16	73	63.5	65.0	46	47.5	7	5	21
40	155	114.5	22	4	M20	84	73	74.5	52.5	54	7	5	22.5
50	165	127	18	8	M16	103	92	93.5	71.5	73	7	5	25.5
65	190	149	22	8	M20	116	105	106.5	84	85.5	7	5	29
80	210	168.5	22	8	M20	138	127	128.5	106.5	108	7	5	32
100	275	216	26	8	M24	168	157.5	159.0	130.5	132	7	5	38.5
125	330	267	29.5	8	M27	197	186	187.5	159	160.5	7	5	44.5
150	355	292	29.5	12	M27	227	216	217.5	189	190.5	7	5	48
200	420	349	32.5	12	M30	281	270	271.5	236.5	238	7	5	55.5
250	510	432	35.5	16	M33	335	324	325.5	284.5	286	7	5	63.5
300	560	489	35.5	20	M33	392	381	382.5	341.5	343	7	5	67
350	605	527	39	20	M36	424	413	414.5	373	374.5	7	5	70
400	685	603	42	20	M39	481	470	471.5	424	425.5	7	5	76.5
450	745	654	45	20	M42	544	533.5	535	487.5	489	7	5	83
500	815	724	45	24	M42	595	584.5	586	532	533.5	7	5	89
600	940	838	51	24	M48	703.5	692.5	694	640	641.5	7	5	102
公称压力 PN15.0MPa(150bar)
公称通径 DN	连接尺寸					密封面							法兰厚度 C
	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔径 L	螺栓		d	X	Y	Z	W	f₁	f₂
	法兰外径 D	螺栓孔中心圆直径 K	螺栓孔径 L	数量 n	螺纹规格	d	X	Y	Z	W	f₁	f₂
15	120	82.5	22	4	M20	46	35	36.5	24	25.5	7	5	22.5
20	130	89	22	4	M20	54	43	44.5	32	33.5	7	5	25.5
25	150	101.5	26	4	M24	62	51	52.5	36.5	38	7	5	29
32	160	111	26	4	M24	73	63.5	65.5	46	47.5	7	5	29
40	180	124	29.5	4	M27	84	73	74.5	52.5	54	7	5	32
50	215	165	26	8	M24	103	92	93.5	71.5	73	7	5	38.5
65	245	190.5	29.5	8	M27	116	105	106.5	84.0	85.5	7	5	41.5
80	240	190.5	26	8	M24	138	127	128.5	106.5	108	7	5	38.5
100	290	235	32.5	8	M30	168	157.5	159.0	130.5	132	7	5	44.5
125	350	279.5	35.5	8	M33	197	186	187.5	159	160.5	7	5	51
150	380	317.5	32.5	12	M30	227	216	217.5	189	190.5	7	5	56
200	470	393.5	39	12	M36	281	270	271.5	236.5	238	7	5	63.5
250	545	470	39	16	M36	335	324	325.5	284.5	286	7	5	70
300	610	533.5	39	20	M36	392	381	382.5	341.5	343	7	5	79.5
350	640	559	42	20	M39	424	413	414.5	373	374.5	7	5	86
400	705	616	45	20	M42	481	470	471.5	424	425.5	7	5	89
450	785	686	51	20	M48	544	533.5	535	487.5	489	7	5	102
500	855	749.5	55	20	M52	595	584.5	586	532	533.5	7	5	108
600	1040	901.5	68	20	M64	703.5	692.5	694	640	641.5	7	5	140
