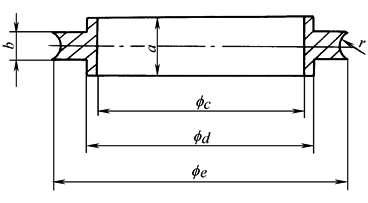

平面真空法兰橡胶密封圈内定位圈 (GB/T 6070—1995) mm |
||||||
|
|
||||||
|
公称通径 |
a |
b |
c |
d |
e |
r |
|
200 |
24 |
4.2 |
197 |
200 |
210 |
3 |
|
250 |
247 |
250 |
260 |
|||
|
320 |
36 |
5.6 |
316 |
320 |
332 |
4 |
|
400 |
396 |
400 |
412 |
|||
|
500 |
496 |
500 |
512 |
|||
|
630 |
47 |
7.0 |
626 |
630 |
642 |
5 |
|
800 |
796 |
800 |
818 |
|||
|
1000 |
996 |
1000 |
1018 |
|||
|
1250 |
59 |
9.0 |
1246 |
1250 |
1284 |
7 |
|
1600 |
62 |
12.6 |
1596 |
1600 |
1634 |
9 |
|
1800 |
64 |
14 |
1796 |
1800 |
1846 |
10 |
|
2000 |
1996 |
2000 |
2046 |
|||
|
注：1．内定位圈材料选用硬聚氯乙烯，放气速率小于5×10-4Pa·L·s-1·cm2。 2．内定位圈可加工成长条，用粘接剂粘合成规定尺寸。 |
||||||
