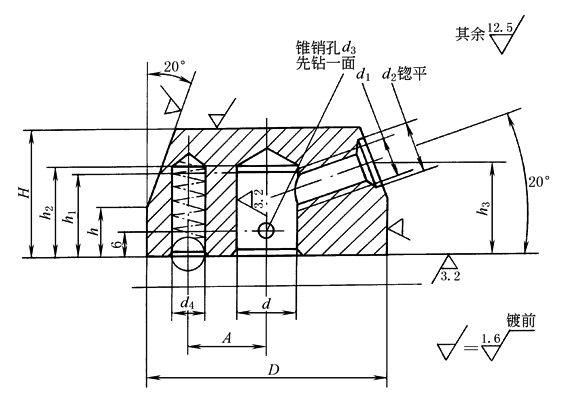

定位手柄座 (JB/T 7272.4—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：HT200；35钢；Q235-A。

表面处理：喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L₃Cr)；氧化(H·Y)。

标记示例

d ＝16，D＝60，HT200，喷砂镀铬定位手柄座，标记为：手柄座 16×60　JB/T 7272.4

d

D

A

H

d₁

d₂

d₃

d₄

h

h₁

h₂

h₃

每件质量

/kg≈

相配钢球

GB/T 308

相配压缩弹簧

GB/T 2089

相配圆锥销

GB/T 117

基本尺寸

极限偏差

H8

12

＋0.027

0

50

16

26

M8

11

5

6.7

11

18

20

19

0.326

6.5

0.8×5×25

5×50

16

60

20

32

M10

13

8.5

13

21

23

23

0.570

8

1.2×7×35

5×60

18

70

25

6

0.713

6×70

22

＋0.033

0

80

30

36

M12

17

25

1.070

6×80

注：其他技术要求按JB/T 7277的规定。
