LZJ型接中间轴联轴器(GB/T5015—2003)

LZJ 型接中间轴联轴器(GB/T 5015—2003)

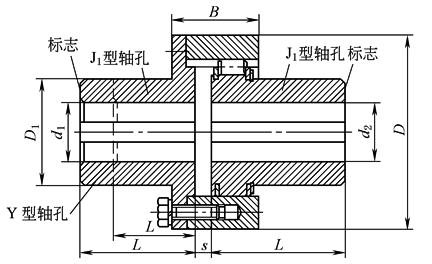

基本参数和主要尺寸
型号	公称转矩 T_n	许用转速 n_p	轴孔直径 d₁､d₂	轴孔长度		D	D₁	B	s	转动惯量	质量
				Y	J₁
				L
	N·m	r·min^-¹	mm							kg·m²	kg
LZJ1	112	4500	12､14	32	27	84	40	38	2.5	0.001	1.77
			16､18､19	42	30						1.83
			20､22､24	52	38					0.002	1.90
			25､28	62	44						1.87
LZJ2	250	4500	16､18､19	42	30	98	50	42	2.5	0.002	2.77
			20､22､24	52	38					0.003	2.94
			25､28	62	44						3.00
			30､32､35､38	82	60						3.18
LZJ3	630	4000	25､28	62	44	124	65	54	3	0.010	5.86
			30､32､35､38	82	60						6.42
			40､42､45､48	112	84					0.011	6.68
LZJ4	1800	4000	40､42､45､48､50､55､56	112	84	166	90	72	4	0.046	15.98
			60､63､65､70	142	107					0.047	15.04
LZJ5	4500	3600	50､55､56	112	84	214	120	72	4	0.134	27.30
			60､63､65､70､71､75	142	107					0.136	29.50
			80､85､90	172	132					0.137	27.92
LZJ6	8000	3200	60､63､65､70､71､75	142	107	240	130	86	5	0.236	39.80
			80､85､90､95	172	132					0.241	39.06
LZJ7	11200	2700	70､71､75	142	107	280	160	90	5	0.472	58.15
			80､85､90､95	172	132					0.494	62.36
			100､110､120	212	167					0.511	62.82
LZJ8	18000	2300	80､85､90､95	172	132	330	190	100	6	1.045	96.12
			100､110､120､125	212	167					1.099	101.44
			130	252	202					1.100	94.20
LZJ9	25000	2000	90､95	172	132	380	220	115	7	2.072	138.3
			100､110､120､125	212	167					2.193	152.5
			130､140､150	252	202					2.253	150.9
LZJ10	31500	1900	100､110､120､125	212	167	400	245	115	8	2.832	181.1
			130､140､150	252	202					2.963	185.0
			160､170	302	242					3.031	179.7
LZJ11	40000	1750	110､120､125	212	167	435	260	130	8	4.167	217.0
			130､140､150	252	202					4.368	229.3
			160､170､180	302	242					4.499	228.2
LZJ12	63000	1600	130､140､150	252	202	480	290	145	8	7.092	305.2
			160､170､180	302	242					7.393	313.3
			190､200	352	282					7.504	304.7
LZJ13	100000	1400	150	252	202	545	345	165	8	13.38	430.9
			160､170､180	302	242					14.26	474.1
			190､200､220	352	282					14.86	484.9
			240､250	410	330					14.70	441.0
LZJ14	125000	1270	170､180	302	242	600	390	170	8	22.11	606.7
			190､200､220	352	282					23.41	646.9
			240､250､260	410	330					23.98	624.7
LZJ15	160000	1200	190､200､220	352	282	630	420	190	10	31.30	773.9
			240､250､260	410	330					32.50	767.5
			280､300	470	380					32.92	739.1
LZJ16	250000	1020	220	352	282	745	490	205	10	62.78	1097
			240､250､260	410	330					66.69	1180
			280､300､320	470	380					69.31	1210
			340	550	450					69.47	1115
LZJ17	355000	920	240､250､260	410	330	825	550	225	10	108.9	1578
			280､300､320	470	380					114.3	1635
			340､360､380	550	450					118.3	1613
LZJ18	450000	830	250､260	410	330	920	605	240	13	172.0	2009
			280､300､320	470	380					181.4	2131
			340､360､380	550	450					190.2	2168
			400､420	650	540					196.2	2136
LZJ19	630000	730	280､300､320	470	380	1040	695	255	14	317.5	2956
			340､360､380	550	450					337.7	3101
			400､420､440､450	650	540					358.1	3205
LZJ20	1120000	610	320	470	380	1240	800	285	15	654.8	4219
			340､360､380	550	450					698.4	4635
			400､420､440､450､460､480､500	650	540					744.2	4923
			530､560､600	800	680					766.6	4678
LZJ21	1800000	490	380	550	450	1540	1020	310	18	1821	7806
			400､420､440､450､460､480､500	650	540					1971	8741
			530､560､600､630	800	680					2143	9212
			670､710	—	780					2052	7971
LZJ22	2240000	460	420､440､450､460､480､500	650	540	1640	1100	330	19	2675	10296
			530､560､600､630	800	680					2937	11191
			670､710､750	—	780					2869	10033
LZJ23	2800000	430	450､480､500	650	540	1760	1240	360	20	3978	12873
			530､560､600､630	800	680					4450	14544
			670､710､750	—	780					4435	13548
			800､850	—	880					4477	12817
注：1.质量､转动惯量是按Y/J₁轴孔组合型式和最小轴孔直径计算的｡ 2.短时过载不得超过公称转矩T_n值的2倍｡ 3.生产厂家为冀州市联轴器厂｡
