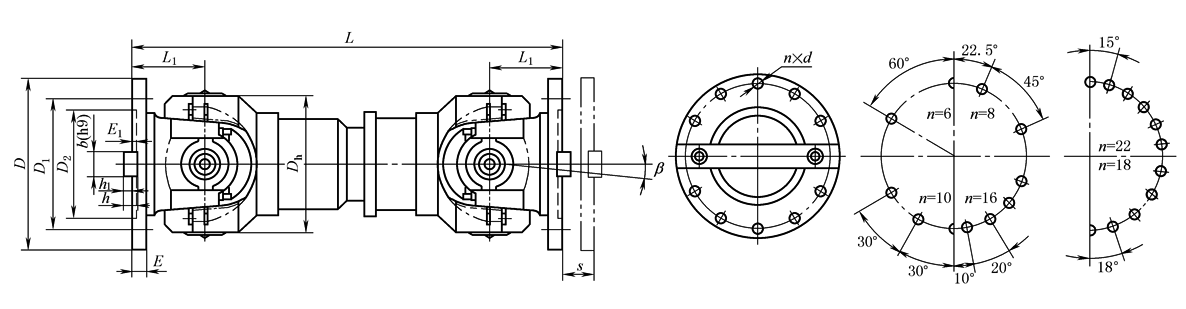

G型—有伸缩超短型联轴器(JB/T 3241—2005) |
||||||||||||||||||
|
|
||||||||||||||||||
|
型 号 |
回转 直径 Dh |
公称 转矩 Tn |
脉动疲 劳转矩 Tp |
交变疲 劳转矩 Tf |
轴线 折角 β |
伸缩量 s |
L |
D |
D1 |
D2 (H7) |
E |
E1 |
b×h |
h1 |
L1 |
n×d |
转动惯量 |
质量 |
|
mm |
kN·m |
(°) |
mm |
kg·m2 |
kg |
|||||||||||||
|
SWP225G |
225 |
56 |
40 |
28 |
≤5 |
40 |
470 |
275 |
248 |
135 |
15 |
5 |
32×18 |
9 |
80 |
10×f 15 |
0.512 |
78 |
|
SWP250G |
250 |
80 |
56 |
40 |
≤5 |
40 |
600 |
305 |
275 |
150 |
15 |
5 |
40×18 |
9 |
100 |
10×f 17 |
1.128 |
142 |
|
SWP285G |
285 |
112 |
78 |
56 |
≤5 |
40 |
665 |
348 |
314 |
170 |
18 |
7 |
40×24 |
12 |
120 |
10×f 19 |
1.956 |
190 |
|
SWP315G |
315 |
160 |
112 |
80 |
≤5 |
40 |
740 |
360 |
328 |
185 |
18 |
7 |
40×24 |
12 |
135 |
10×f 19 |
3.264 |
260 |
|
SWP350G |
350 |
224 |
157 |
112 |
≤5 |
55 |
850 |
405 |
370 |
210 |
22 |
8 |
50×32 |
16 |
150 |
10×f 21 |
5.461 |
355 |
|
注：安装长度(L+所需伸缩量s)按需确定。 |
||||||||||||||||||
