VBA型增压器(SMC) |
|||
|
使 用 条 件 |
|||
|
使用气体 |
空气 |
润滑 |
不需要［如需要，则可用透平1号油(ISOVG32)］ |
|
最高供应压力 |
1.0MPa |
安装 |
水平 |
|
先导管接管口径 |
Rc(PT)1/8 |
减压型式 |
溢流型 |
|
先导压力范围 |
0.1~0.5MPa |
环境和流体温度 |
0~50℃ |
|
规 格 |
|||||||||
|
型号 |
规 格 |
配件(可选项) |
|||||||
|
类型 |
最大 增压比 |
调节压力范围 /MPa |
最大流量 (ANR)① /L·min-1 |
接管口径 Rc |
压力表② |
消声器 |
气容 |
||
|
VBA1110-02 |
手动 控制型 |
2倍 |
0.2~2 |
400 |
¼ |
G27-20-R1 |
AN200-02 |
VBAT05A |
VBAT10A |
|
VBA1111-02 |
4倍 |
80 |
¼ |
||||||
|
VBA2100-03 |
2倍 |
0.2~1 |
1000 |
5/8 |
G27-10-R1-X209 |
AN300-03 |
VBAT20A |
||
|
VBA4100-04 |
2倍 |
1900 |
½ |
G46-10-01 |
AN400-04 |
— |
|||
|
VBA2200-03 |
先导压力 控制型 |
2倍 |
1000 |
5/8 |
G27-10-R1-X209 |
AN300-03 |
VBAT10A |
||
|
VBA4200-04 |
2倍 |
1900 |
½ |
G46-10-01 |
AN400-04 |
— |
|||
|
① 流量条件：VBA1110为进＝出＝1.0MPa，VBA1111、VBA2100、VBA4100为进＝出＝0.5MPa ② 每只增压阀需要压力表两个 |
|||||||||
|
外 形 尺 寸 /mm |
|||||||||||||||||||||||
|

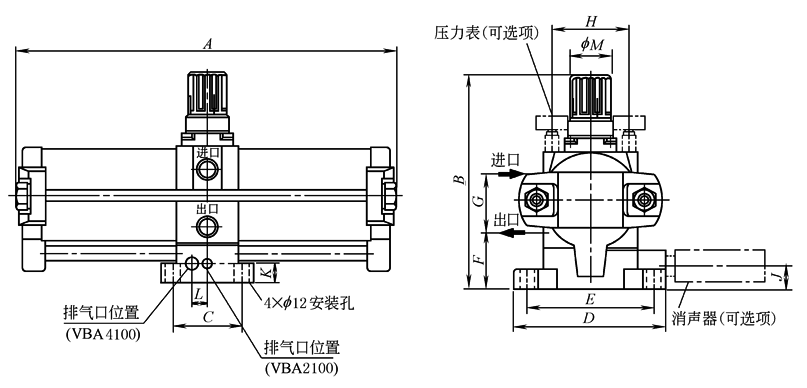

VBA2100-03·VBA4100-04(手动控制)
|
|||||||||||||||||||||||
|
型号 |
接管口径 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
f M |
||||||||||
|
VBA2100-03 |
Rc3/8 |
300 |
170 |
53 |
73 |
118 |
98 |
46 |
43 |
18 |
15 |
— |
31 |
||||||||||
|
VBA4100-04 |
Rc½ |
404 |
207.5 |
96 |
116 |
150 |
130 |
62.8 |
62 |
17 |
15 |
20 |
40 |
||||||||||
|

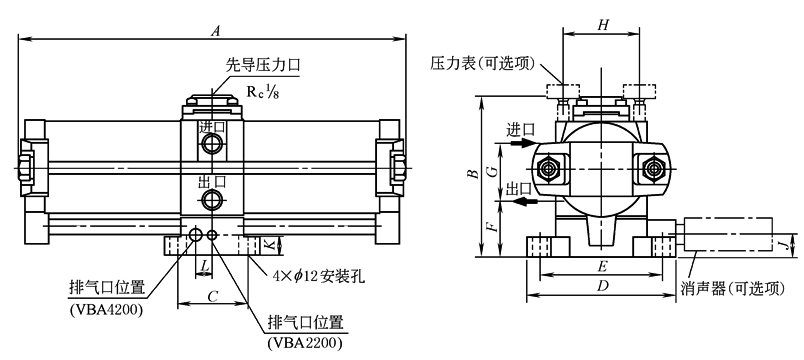

VBA2200-03·VBA4200-04(气控型)
|
|||||||||||||||||||||||
|
型号 |
接管口径 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
|||||||||||
|
VBA2200-03 |
Rc3/8 |
300 |
128.5 |
53 |
118 |
98 |
46 |
43 |
60.5 |
18 |
15 |
— |
|||||||||||
|
VBA4200-04 |
Rc½ |
404 |
167 |
96 |
150 |
130 |
62.8 |
62 |
90 |
17 |
15 |
20 |
|||||||||||
