后冷却器的分类、原理及选用

项目

简    图    及    说    明

作用

空压机输出的压缩空气温度可达120℃以上，在此温度下，空气中的水分完全呈气态。后冷却器的作用就是将空压机出口的高温空气冷却至40℃以下，将大量水蒸气和变质油雾冷凝成液态水滴和油滴，以便将它们消除掉

分类

风冷式

不需冷却水设备，不用担心断水或水冻结。占地面积小、重量轻、紧凑、运转成本低、易维修，但只适用于入口空气温度低于100℃，且处理空气量较少的场合

水冷式

散热面积是风冷式的25倍，热交换均匀，分水效率高，故适用于入口空气温度低于200℃，且处理空气量较大、湿度大、尘埃多的场合

工

作

原

理

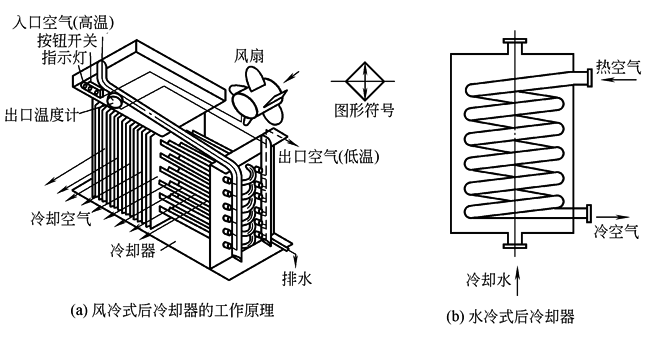

图a风冷式后冷却器是靠风扇产生的冷空气吹向带散热片的热气管道来降低压缩空气温度的

图b水冷式后冷却器是靠强迫输入冷却水沿热空气(热气管道)的反向流动，以降低压缩空气的温度。水冷式后冷却器出口空气温度约比冷却水的温度高10℃左右

后冷却器最低处应设置自动或手动排水器，以排除冷凝水和油滴等杂质

选用

根据系统的使用压力、后冷却器入口空气温度、环境温度、后冷却器出口空气温度及需要处理的空气量，选择后冷却器的型号

当入口空气温度超过100℃或处理空气量很大时，只能选用水冷式后冷却器
