概述

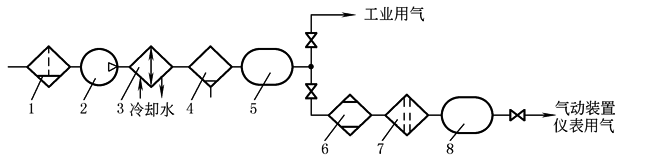

图  压缩空气设备

1—空气过滤器；2—空气压缩机；3—后冷却器；4—油水分离器；5，8—储气罐；

6—空气干燥器；7—空气精过滤器

压缩空气系统通常由压缩空气产生和处理两部分组成。压缩空气产生是指空气压缩机提供所需的压缩空气流量。压缩空气的处理是指主管道空气过滤、后冷却器、油水分离器、储气罐、空气干燥器对空气的处理。当大气中的空气进入空压机进口时，空气中的灰尘、杂质也一并进入空压机内。因此需在空压机进口处安装主管道空气过滤机，尽可能减少、避免空压机中的压缩气缸受到不当磨损。经空压机压缩后的空气可达140~180℃，并伴有一定量的水分、油分，必须对压缩机压缩后的气体进行冷却、油水分离、过滤、干燥等处理。
