气动系统的组成

气动系统组成按控制过程分，包括气源、信号输入、信号处理及最后的命令执行四个步骤(见下图)

① 气源部分　是以空气压缩机、储气罐开始。一些气动专业人员接触更多的是气源处理单元(过滤、干燥、排气、减压和油雾这一工序)

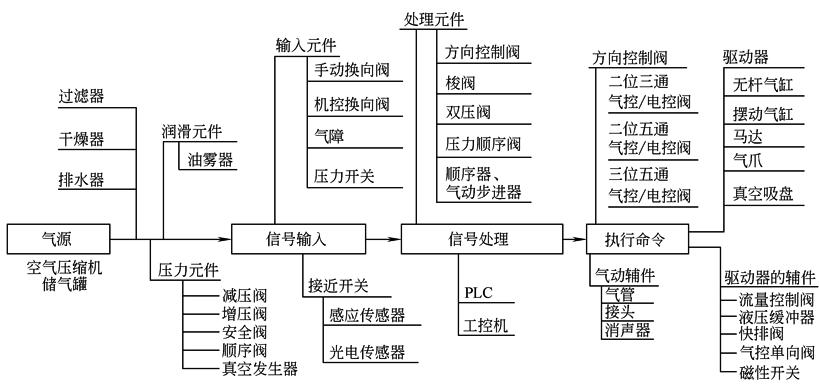

图　气动系统组成及控制过程

② 信号输入部分　主要考虑被控对象能采用的信号源。在简单的气动控制系统中，其中手动按钮操作阀可作为控制运动起始的主要手段。在复杂的气动控制系统中，压力开关、传感器的信号、光电信号和某些物理量转换信号等都列入信号输入这一部分

③ 信号处理有两种方式　气控和电控。气动以气动逻辑元件为主题，通过梭阀、双压阀或顺序阀组成逻辑控制回路。有些气动制造厂商已制造出气动逻辑控制器(如十二步顺序动作的步进器)，更多地使用PLC或工控机控制。目前大多数气动制造厂商通过内置PLC的阀岛产品把信号处理和命令执行合并为一个控制程序。列入这部分的气动辅件有消声器、气管、接头等

④ 命令执行　主要包括方向控制阀和驱动器。这里提到的方向控制阀是指接受了信号处理后被命令去控制驱动器，与信号处理过程中的方向控制阀原理是一致的，只是所处地位不同。驱动器是气动系统中最后要完成的主要目标，包括气缸、无杆气缸、摆动气缸、马达、气爪及其空吸盘。这部分的辅件有控制气缸速度的流量控制阀、快排阀，其他辅件有液压缓冲器和磁性开关。
