智能热风枪外壳（流水灯）
为符合嘉立创双面盖板1折打样券使用规则，节约成本。热风枪外壳，增加流水灯效果，使用亮灯，休眠停止。
AT858D热风枪
热风枪
54X热风枪
  • 图纸编号:
    XM007101
  • 分类:
    铝合金外壳
  • 外壳尺寸:
    74.62*74.6*74.6
  • 公模编号:
    K52
  • 发布人:
    一眼万年李诗雅
  • 发布时间:
    2026-09-22 18:54
  • 开源协议:
    CC BY-NC协议
  • 下单次数:
    36次
0
侵权投诉 免责声明
简介
为符合嘉立创双面盖板1折打样券使用规则，节约成本。热风枪外壳，增加流水灯效果，使用亮灯，休眠停止。
应用场景
电子焊接
项目描述

根据作者“一介草民”的MINI版热风枪外壳灵感设计而成的52X-AT风枪外壳


符合嘉立创双面盖板的1折打样券


控制板来自54X大佬开源的AT风枪方案

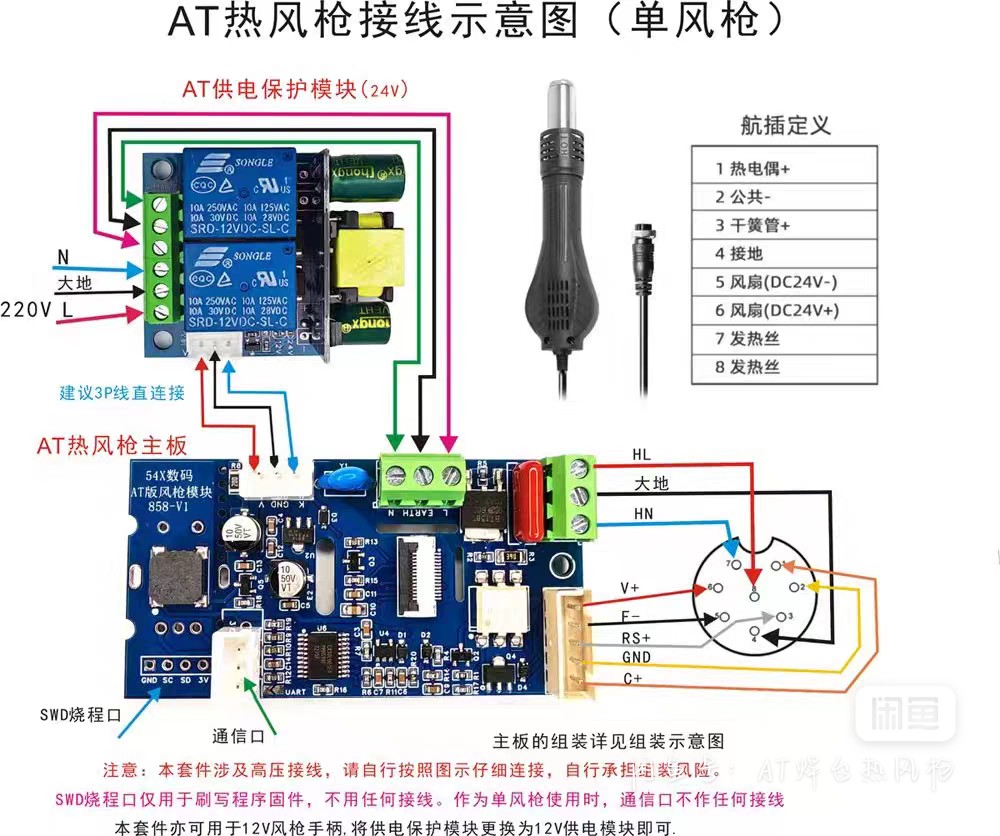

采用220V转24V输出，如图所示：


8790567398076026880


组装说明就按照图片所示组装就行了，加装了一块24V转3.3V模块接流水灯

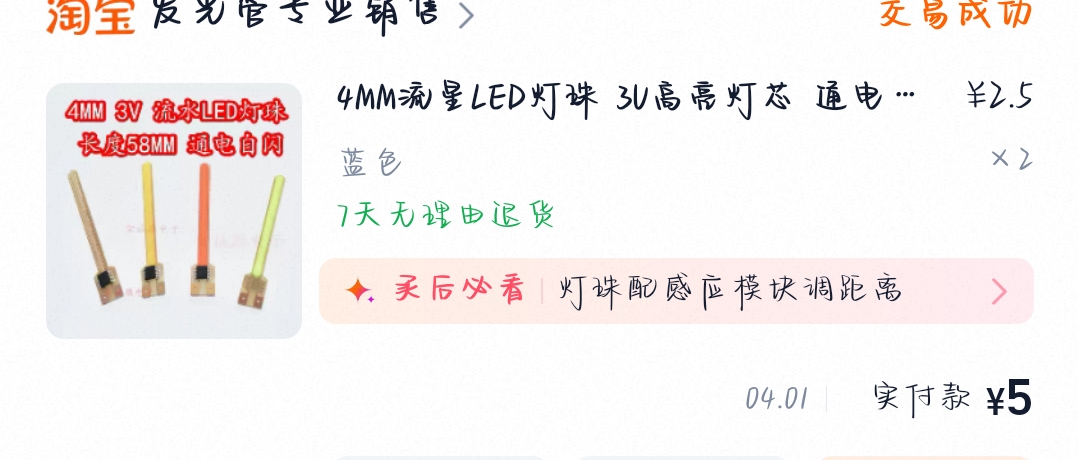

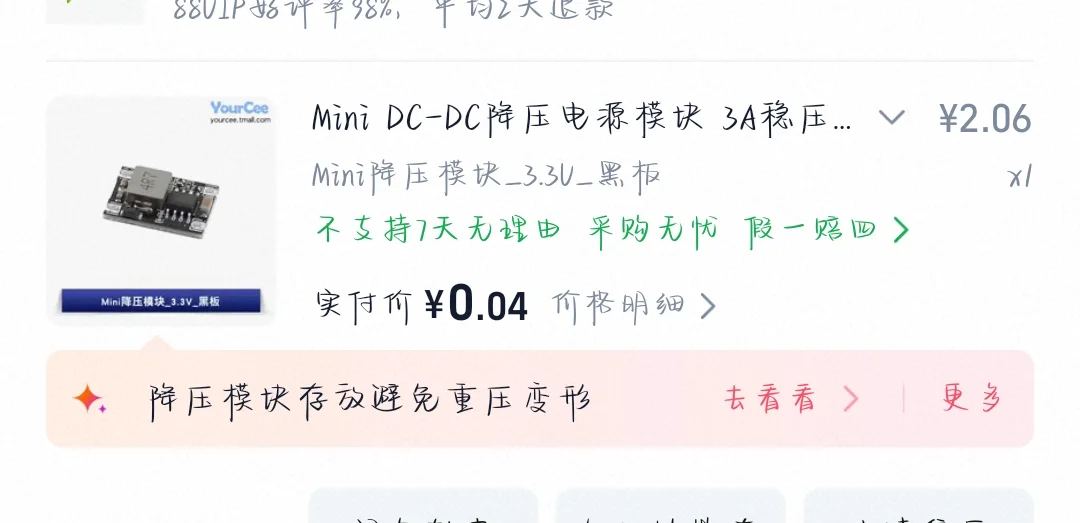

87905685524097802248790568561524543489


从图一中V+  和 F-  引出两条线作为24V输出，接到降压模块，再接到流水灯就可以了，就能实现使用亮灯，休眠关灯效果


3D打印的固定件后续再发出来，参考一介草民开源的固定件修改而成。

评论（11）
评论区
全部评论 (11)
098765oO662v
2026-09-26 20:17:36 来自未知
一介草民草民的打印件能用吗？网盘里的3d打印固定键用不了嘉立创显示有破面问题。
098765oO662v
2026-09-26 20:25:59 来自河南
屏幕支架有破面问题，可以用一介草民的吗？
一眼万年李诗雅
作者
2026-09-27 10:59:44 来自福建
@098765oO662v重新上传了，试试看
098765oO662v
2026-09-27 11:22:44 来自河南
@一眼万年李诗雅OK了
一眼万年李诗雅
作者
2026-09-23 17:19:59 来自福建
我用夸克网盘给你分享了「热风枪固定件」，点击链接或复制整段内容，打开「夸克APP」即可获取。 /~2da83b3P29~:/ 链接：https://pan.quark.cn/s/edc3998c20dc
543210gB967w
2026-09-23 15:09:40 来自湖北
详细物料清单有没
一眼万年李诗雅
作者
2026-09-23 15:48:21 来自福建
没搞，就54X团购版的热风枪套件，加带开关的品字插座，两个3D打印固定件，流水灯和24V转3.3V降压模块，为美观就加个屏幕透明亚克力板。
543210gB967w
2026-09-23 16:39:25 来自湖北
@一眼万年李诗雅亚克力版长宽高多少、屏幕上1.8寸？螺丝规格是多少
一眼万年李诗雅
作者
2026-09-23 17:21:26 来自福建
@543210gB967w看看网盘链接，螺丝我用M2，3D打印件上装热熔螺母的，物料那些也在网盘链接
210987qQ820J
2026-09-23 10:34:26 来自吉林
这个是放V1还是v2板子，能放v2板子么，可以装V2带语音的么
一眼万年李诗雅
作者
2026-09-23 11:44:11 来自福建
我装的是V1的板子，带语音我感觉是空间应该够的，但没实践
