户外无刷风扇电机壳——可用盲盒券

壳身无开孔可以用盲盒券，需要自己开2个孔，旋钮孔8mm和1/4三脚架螺纹底孔5.1，旋钮孔位置尽量准确。注意检查电机安装孔是否和自己的电机适配，我手上几种6mm轴的无刷电机都是适配的。模型已经3D打印验证。

无刷风扇

无刷电机

图纸编号:

XM006771
分类:

铝合金外壳
外壳尺寸:

103.0*91.0*91.0
公模编号:

K477
发布人:

4Pj96gAY94
发布时间:

2026-09-07 09:38
开源协议:

CC CC0协议
下单次数:

11次

侵权投诉免责声明

简介

壳身无开孔可以用盲盒券，需要自己开2个孔，旋钮孔8mm和1/4三脚架螺纹底孔5.1，旋钮孔位置尽量准确。注意检查电机安装孔是否和自己的电机适配，我手上几种6mm轴的无刷电机都是适配的。模型已经3D打印验证。

应用场景

适合改装无刷风扇或者无刷吊扇

项目描述

该项目是为DIY爱好者设计一款无刷风扇外壳，让DIY无刷风扇更加方便更加美观。适配了多种使用场景，可以当吊扇，也可以当落地扇。当做落地扇时需要使用三角架，风扇网罩可以在多多上搜索风扇通用网罩，安装孔已经适配。考虑到户外或者需要经常移动使用的情况，内部可以安装最多4节21700电池，同时内部有恒压横流充电模块和锂电池保护模块安装孔。如果不使用内置电池，也可以使用PD协议TPYE-C供电或者DC口供电。模型已经经过3D打印验证。

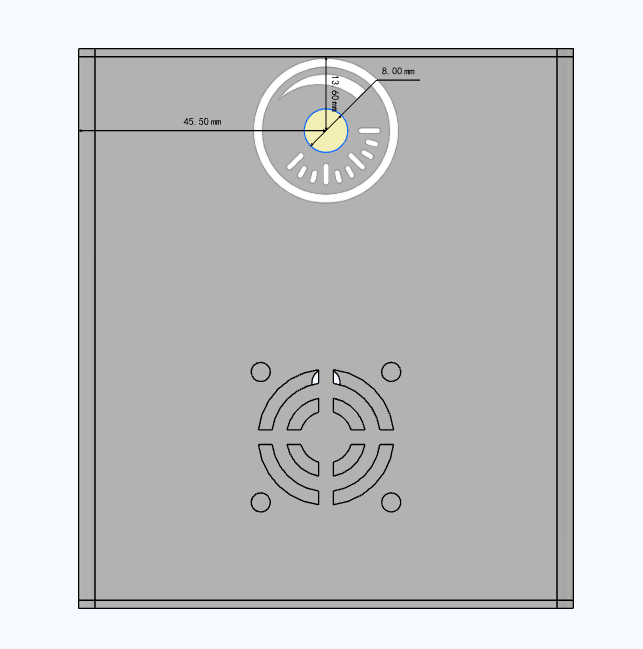

8784923676301520897 注意旋钮孔位置要准确，按照图片中位置尺寸，13.6是壳体尾部过来的尺寸，在壳体顶面。 8784923999490367488 三角架1/4螺纹孔可以参考我的尺寸，60是从壳体尾部量过来的尺寸，在壳体底面，要自己买1/4-20丝锥攻丝。
